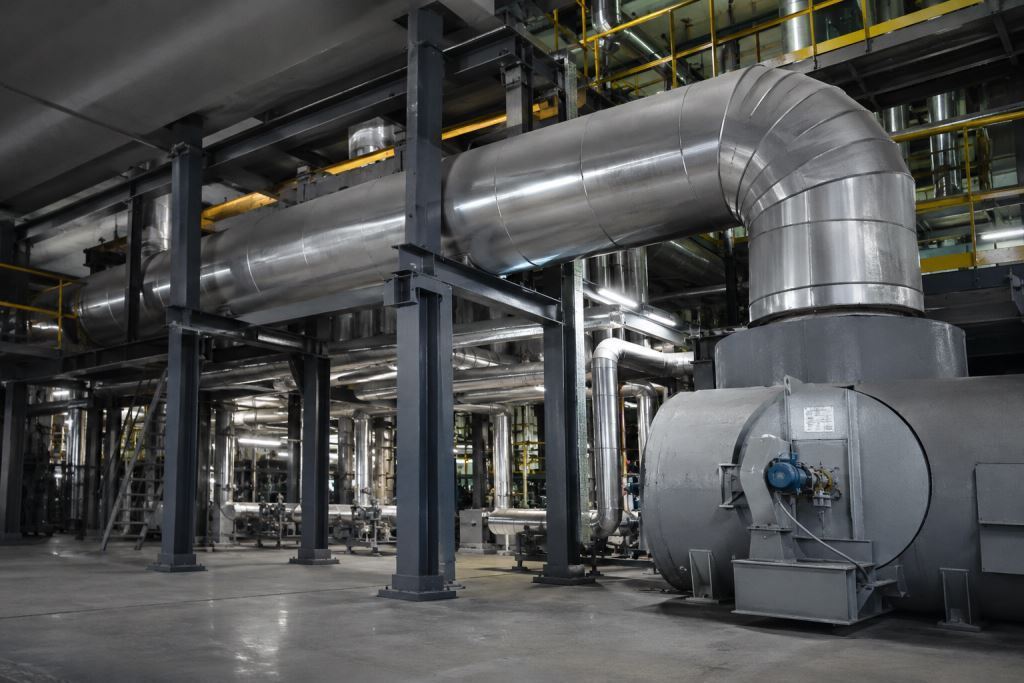

Газоход котла представляет собой один из базовых элементов теплогенерирующей установки, обеспечивающий организованное удаление продуктов сгорания, поддержание устойчивого режима горения и стабильную работу всего энергетического комплекса.
В промышленной и коммунальной энергетике именно состояние газоходного тракта во многом определяет эффективность работы котельной установки. Ошибки при проектировании, неправильный подбор сечения, нарушение температурного режима или недостаточная герметичность способны привести не только к снижению КПД, но и к ускоренному разрушению оборудования, росту расхода топлива, ухудшению экологических показателей и возникновению аварийных ситуаций.
Газоход котла: устройство, назначение и эксплуатационные особенности
Газоход котла предназначен для транспортировки дымовых газов от зоны горения к системе выброса в атмосферу. Однако его функции значительно шире обычного дымоудаления. Через параметры газоходного тракта регулируются процессы горения, теплопередачи, утилизации остаточной энергии и распределения нагрузок внутри котельного оборудования.
Корректная работа газоходной системы обеспечивает:
При эксплуатации мощных котельных установок газоход становится частью единой технологической схемы, взаимодействующей с дымососами, системами автоматизации, теплообменным оборудованием и устройствами очистки дымовых газов.
Основные функции газоходной системы
Без грамотно организованного газоходного тракта невозможно обеспечить соответствие современным экологическим нормативам.
Конструкция газохода котельной установки
Современный газоход представляет собой систему взаимосвязанных участков, работающих в различных температурных и нагрузочных режимах.
Топочные участки
Это наиболее нагруженная зона, расположенная непосредственно после камеры сгорания. Температура дымовых газов на данных участках может достигать 800–1000 °C в зависимости от типа котла и режима работы.
Для данных участков характерны:
- интенсивное тепловое воздействие;
- высокая скорость газовых потоков;
- повышенные термические деформации;
- воздействие агрессивных соединений.
В этих условиях применяются жаропрочные материалы и усиленные футеровочные решения.
Соединительные каналы
Они обеспечивают транспортировку дымовых газов между отдельными элементами котельной установки.
Ключевыми требованиями являются:
- минимальное аэродинамическое сопротивление;
- герметичность;
- устойчивость к вибрациям;
- компенсация температурных расширений.
Даже незначительные ошибки на соединительных участках способны вызвать нарушение баланса всей системы.
Хвостовые газоходы
На завершающих участках температура дымовых газов на данных участках обычно составляет 80–300 °C в зависимости от типа котельного оборудования и степени утилизации тепла.
Именно здесь чаще всего располагаются:
- экономайзеры;
- системы очистки;
- теплоутилизаторы;
- конденсационные элементы.
Несмотря на более низкие температуры, данная зона подвержена интенсивной низкотемпературной коррозии из-за образования кислотного конденсата.
Дымовая труба
Финальный элемент системы обеспечивает выброс продуктов сгорания в атмосферу и их рассеивание на безопасной высоте.
При проектировании учитываются:
- высота трубы;
- скорость выброса;
- роза ветров;
- температурный режим;
- требования экологического законодательства.
Классификация газоходов
Формы и пространственная конфигурация газоходов
В зависимости от архитектуры котельной и особенностей оборудования применяются различные варианты исполнения:
- круглые;
- прямоугольные;
- овальные;
- вертикальные;
- горизонтальные;
- комбинированные;
- подъемные;
- опускные;
- обводные.
Форма канала оказывает непосредственное влияние на аэродинамическое сопротивление и интенсивность загрязнения внутренних поверхностей.
Материалы для изготовления газоходов
Выбор материалов определяется температурой, химическим составом дымовых газов и условиями эксплуатации.
Высокотемпературные зоны
Для участков с экстремальными тепловыми нагрузками применяются:
- жаропрочные стали;
- легированные сплавы;
- футерованные конструкции;
- огнеупорные материалы.
Низкотемпературные участки
В хвостовых зонах используются:
- углеродистые стали;
- нержавеющие стали;
- материалы с антикоррозионными покрытиями.
Особое внимание уделяется защите от кислотного конденсата.
Сэндвич-конструкции
Современные газоходные системы часто выполняются по многослойной схеме:
- внутренняя рабочая труба;
- теплоизоляционный слой;
- наружная защитная оболочка.
Подобное решение снижает теплопотери, уменьшает риск конденсации и повышает долговечность системы.
Основные элементы газоходного тракта
Помимо основных каналов система включает большое количество вспомогательных компонентов:
- отводы;
- переходники;
- тройники;
- шиберные заслонки;
- компенсаторы;
- ревизионные люки;
- взрывные клапаны;
- дефлекторы;
- опорные конструкции;
- дренажные устройства.
Каждый элемент выполняет строго определенную функцию и влияет на надежность всей системы.
Наиболее распространенные проблемы эксплуатации
Требования к эксплуатации газоходов
Для надежной и безопасной работы системы необходимо соблюдать ряд обязательных условий:
- поддерживать расчетную температуру дымовых газов;
- контролировать параметры тяги;
- исключать образование конденсата;
- обеспечивать герметичность соединений;
- регулярно удалять загрязнения;
- минимизировать количество резких поворотов;
- контролировать состояние теплоизоляции.
Систематическое нарушение эксплуатационного режима значительно сокращает срок службы оборудования.
Методы диагностики и технического контроля
Современные методы обследования позволяют выявлять дефекты на ранней стадии.
Наиболее распространены:
Техническое обслуживание и ремонт
Эффективность газоходной системы напрямую зависит от регулярности обслуживания.
Плановые осмотры
Включают:
- визуальный контроль;
- проверку герметичности;
- оценку состояния металла и футеровки.
Очистка
Удаление сажи и отложений осуществляется:
- механическим способом;
- термическими или специализированными методами очистки;
- химическими методами.
Ремонтные работы
Могут включать:
- замену поврежденных участков;
- восстановление футеровки;
- ремонт сварных соединений;
- замену теплоизоляции;
- модернизацию отдельных элементов.
При работе с промышленными котельными установками обслуживание должно выполняться специализированными организациями, имеющими право выполнять соответствующие виды работ.
Когда необходим профессиональный расчет газохода
Расчет газоходной системы требуется не только при строительстве новой котельной, но и при любых изменениях режима работы оборудования.
Основные случаи, требующие перерасчета
Модернизация котельного оборудования
Изменение мощности котла, типа топлива или характеристик горелок приводит к изменению параметров дымовых газов.
Реконструкция газоходного тракта
Любое изменение конфигурации влияет на аэродинамическое сопротивление и параметры тяги.
Проблемы со стабильностью горения
Признаками некорректной работы являются:
- срыв факела;
- дымление;
- нестабильное пламя;
- колебания давления.
Появление конденсата
Это свидетельствует о нарушении температурного баланса и ошибках проектирования.
Рост расхода топлива
Повышенное аэродинамическое сопротивление и подсос воздуха способны существенно снизить энергоэффективность системы.
Практические инженерные проблемы газоходов
На практике наиболее распространенными причинами нестабильной работы являются:
- неправильный подбор диаметра;
- чрезмерное количество поворотов;
- ошибки расчета тяги;
- недостаточная теплоизоляция;
- нарушение герметичности;
- несоответствие параметров горелки и системы дымоудаления.
Особенно опасен подсос холодного воздуха через неплотности, так как он одновременно снижает температуру дымовых газов, ухудшает тягу и ускоряет развитие коррозионных процессов.
Именно поэтому проектирование газохода требует индивидуального инженерного расчета с учетом параметров конкретной котельной установки, а не использования типовых решений без учета конкретных условий эксплуатации.
Заключение
Газоход котла — это не вспомогательный канал для отвода дыма, а сложная технологическая система, оказывающая непосредственное влияние на эффективность, безопасность и ресурс всей котельной установки. От качества проектирования и технического состояния газоходного тракта зависят стабильность процессов горения, экономичность работы оборудования, уровень экологической безопасности и надежность промышленного объекта в целом.
Комплексный инженерный подход, применение современных материалов, точный аэродинамический расчет и регулярное техническое обслуживание позволяют обеспечить долговечную и безопасную эксплуатацию котельных систем даже в условиях высоких тепловых и механических нагрузок.
