Ультразвуковой неразрушающий контроль: точность диагностики без разрушения материала

Ультразвуковой неразрушающий контроль (УЗК) — это один из наиболее надежных и высокоточных методов оценки состояния материалов и конструкций без их повреждения. Применяя принципы распространения и отражения ультразвуковых волн, данный способ позволяет выявлять внутренние дефекты, трещины, расслоения и другие нарушения структуры с высокой степенью достоверности.

Сегодня УЗК является неотъемлемым инструментом промышленной диагностики, обеспечивая безопасность эксплуатации оборудования, повышение качества продукции и соответствие требованиям технических регламентов. Его применение особенно критично в отраслях, где ошибка может стоить не только финансовых потерь, но и человеческих жизней — в энергетике, машиностроении, авиастроении и строительстве.

Что такое ультразвуковой неразрушающий контроль

Современный ультразвуковой неразрушающий контроль (УЗК) — это высокотехнологичный метод диагностики, основанный на распространении и отражении ультразвуковых волн в материале. Его уникальность заключается в способности выявлять внутренние дефекты без повреждения конструкции, что делает метод незаменимым при контроле качества и обеспечении безопасности технических систем.

🧭 Ультразвуковой неразрушающий контроль (УЗК) — это высокоточный и надёжный метод технической диагностики, применяемый для исследования внутренней структуры материалов и изделий без их повреждения. Принцип основан на распространении ультразвуковых волн (частотой от 0,5 до 25 МГц), которые, проходя через материал, отражаются от границ раздела сред, неоднородностей и скрытых дефектов. Анализ отражённых сигналов позволяет точно оценить целостность, однородность и качество контролируемого объекта. ⚙️

Исторически начало этому направлению положил выдающийся советский физик Сергей Яковлевич Соколов, который в 1928 году запатентовал инновационный способ обнаружения скрытых дефектов в металлических заготовках с использованием ультразвуковых колебаний. Именно его научная работа заложила фундамент современной технологии, которая за последующие десятилетия прошла путь от лабораторных экспериментов до комплексных автоматизированных систем промышленного контроля.

Сегодня УЗК применяется во всех критически важных отраслях — от машиностроения и авиастроения до энергетики, нефтегазового комплекса и строительства, где надежность конструкций напрямую связана с безопасностью людей и сохранностью объектов.

Оборудование для ультразвукового контроля

Эффективность ультразвукового метода напрямую зависит от уровня технического оснащения. Современные комплексы УЗК представляют собой интегрированные системы, включающие генераторы ультразвуковых импульсов, приёмные модули, блоки цифровой обработки сигналов и программное обеспечение для визуализации и анализа полученных данных. Такое оборудование позволяет проводить контроль с высокой точностью и минимальным влиянием человеческого фактора.

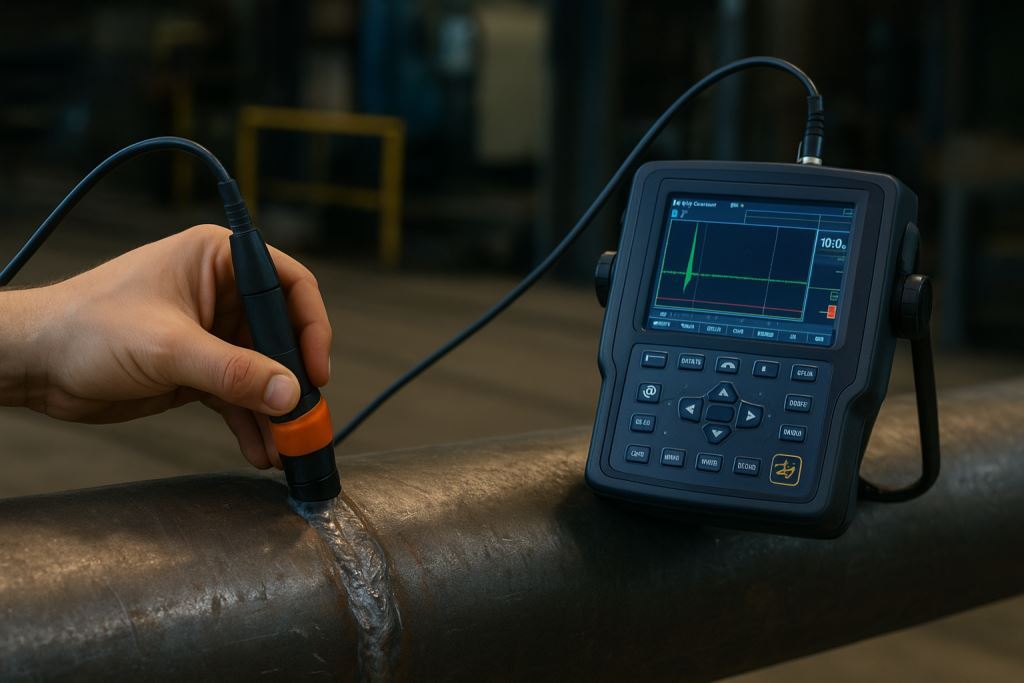

Ультразвуковые дефектоскопы

Ключевое звено в системе УЗК — дефектоскоп. Этот прибор служит для генерации высокочастотных сигналов, приёма отражённых волн и их последующей интерпретации. Современные дефектоскопы оснащены цифровыми интерфейсами и интеллектуальными алгоритмами анализа, что даёт возможность визуализировать результаты в различных форматах — А-, В- и С-сканах, отображающих внутреннюю структуру материала в разрезе или плоскости.

В зависимости от области применения различают три основных типа устройств:

Толщиномеры

Неотъемлемая часть ультразвуковой диагностики — толщиномеры, позволяющие определять фактическую толщину материала без нарушения его целостности. Эти приборы широко используются при контроле износа трубопроводов, резервуаров, котельных установок, корпусов судов и элементов энергетического оборудования. Благодаря высокой чувствительности и точности измерений толщиномеры помогают вовремя выявлять участки критического истончения и предотвращать аварийные ситуации.

Преобразователи ультразвуковых сигналов

Пьезоэлектрические преобразователи (ПЭП) — это основное звено любой системы ультразвукового неразрушающего контроля. Именно они выполняют двойную функцию: преобразуют электрическую энергию в акустические волны при излучении и, наоборот, принимают отражённые звуковые сигналы, превращая их в электрические импульсы для дальнейшей обработки.

Работа ПЭП основана на пьезоэлектрическом эффекте — свойстве некоторых кристаллических материалов (например, кварца, титаната бария, цирконата-титаната свинца) изменять электрическое поле при механическом воздействии и создавать механические колебания под действием электрического сигнала. Благодаря этому преобразователи обеспечивают высокую чувствительность и точность измерений, что делает их незаменимыми при обнаружении микродефектов и неоднородностей в структуре материала.

Классификация пьезоэлектрических преобразователей

Современные преобразователи ультразвука имеют множество модификаций, различающихся по принципу действия, конструкции и назначению. Основные критерии классификации включают следующие параметры:

Категория	Описание
📡 По направлению распространения упругих колебаний	Прямые преобразователи излучают и принимают ультразвуковые сигналы строго перпендикулярно поверхности объекта контроля. Их применяют при измерении толщины стенок, а также при поиске внутренних дефектов — расслоений, пор, трещин, локальных утонений в теле изделия. Наклонные преобразователи работают под заданным углом к поверхности и используются для исследования сварных и паяных соединений. Такие ПЭП позволяют выявлять непровары, внутренние включения, трещины различной ориентации и другие дефекты, расположенные в зоне шва. Комбинированные преобразователи сочетают в себе прямой и наклонный пьезоэлементы, что позволяет вести диагностику в сложных условиях или при контроле специфических конструкций, например подвижного состава.
⚙️ По конструктивному исполнению	Совмещённые ПЭП имеют один пьезоэлемент, который попеременно выполняет функции излучателя и приёмника. Такое исполнение компактно и широко распространено. Раздельные преобразователи состоят из двух независимых пьезоэлементов, установленных в отдельных корпусах. Один элемент формирует ультразвуковой импульс, а второй принимает отражённый сигнал. Раздельно-совмещённые (гибридные) модели объединяют оба элемента в одном корпусе, но имеют акустическую перегородку, снижающую взаимное влияние каналов. Это обеспечивает точность измерений и повышает разрешающую способность.
💧 По способу акустического контакта с объектом	Контактные преобразователи требуют нанесения контактной жидкости (масла, геля) для передачи ультразвука. Они обеспечивают высокую чувствительность и применяются в большинстве задач контроля. Иммерсионные ПЭП работают через слой жидкости (обычно воды) — при полном или частичном погружении объекта. Хотя их чувствительность ниже, стабильность акустического контакта выше, а рабочий ресурс — значительно больше. Щелевые, контактно-иммерсионные и сухие точечные преобразователи применяются в условиях, когда использование жидкости ограничено или невозможно.
🎯 По характеру акустического поля	Нефокусирующие преобразователи создают равномерное поле и применяются при общем контроле толщины или грубом поиске дефектов. Фокусирующие ПЭП оснащаются акустическими линзами, формирующими суженное поле в заданной зоне, что позволяет получать повышенное разрешение при контроле сложных участков.
📐 По геометрии рабочей поверхности	Плоские (непритертые) — универсальные и подходят для большинства типов изделий. Притертые (профилированные) имеют контактную поверхность, адаптированную под радиус кривизны контролируемого объекта, что обеспечивает лучшее сопряжение и минимальные потери сигнала.

Рабочие параметры и диапазон частот

Два основных эксплуатационных параметра ПЭП — размер пьезоэлемента и рабочая (резонансная) частота.

Частотный диапазон ультразвуковых преобразователей, применяемых в промышленном контроле, обычно лежит в пределах от 0,5 до 10 МГц, однако в специальных случаях может достигать 20 МГц.

🔊

Низкочастотные ПЭП

Низкочастотные преобразователи (0,5–1,8 МГц) используют для материалов с крупным зерном и высоким коэффициентом затухания — таких как бетон, чугун, титан или композиты.

📏

Среднечастотные ПЭП

Среднечастотные (1,8–2,5 МГц) оптимальны для изделий с большой толщиной стенки.

🎯

Высокочастотные ПЭП

Высокочастотные ПЭП (4–5 МГц и выше) обеспечивают высокое разрешение и применяются при контроле мелкозернистых материалов, тонкостенных конструкций и сварных швов толщиной до 20 мм.

Размер пьезоэлемента влияет на чувствительность и зону охвата:

крупные элементы формируют широкий луч, удобный для общего обследования, но менее чувствительный к мелким дефектам;
малые — напротив, обеспечивают высокую разрешающую способность и применяются для точечных измерений и локального контроля.

Зондирующие устройства

Зондирование является одним из ключевых этапов ультразвукового неразрушающего контроля, определяющим качество передачи и приёма акустических сигналов. Именно через зонд формируется ультразвуковая волна, направляемая в материал, а также осуществляется приём отражённых импульсов, несущих информацию о внутренней структуре объекта. Конструкция и параметры зонда напрямую влияют на чувствительность, разрешающую способность и точность контроля.

По типу и углу ввода сигнала зонды подразделяются на несколько категорий:

Прямые зонды — применяются для обнаружения дефектов, расположенных перпендикулярно поверхности исследуемого материала. Они оптимальны для контроля однородных изделий, листов и заготовок, где важно оценить глубинные зоны по нормали.
Угловые зонды — используются для ввода ультразвуковой волны под определённым углом, что позволяет эффективно диагностировать сварные соединения, трещины и дефекты в зонах с ограниченным доступом. Этот тип зондов незаменим при обследовании элементов сложной формы и мест с пересечением швов.
Фазированные решётки (фазированные массивы) — современные многоэлементные устройства, обеспечивающие электронное управление направлением и фокусировкой ультразвукового луча без необходимости перемещения самого датчика. Такая технология позволяет значительно ускорить процесс контроля, повысить его точность и получить детализированные изображения внутренней структуры материала в реальном времени.

Благодаря внедрению фазированных решёток ультразвуковая диагностика вышла на новый уровень — стала более гибкой, информативной и автоматизированной, что особенно важно при инспекции объектов повышенной ответственности.

Калибровочные и стандартные образцы

Для гарантии достоверности результатов и поддержания точности измерений в ультразвуковом контроле применяются калибровочные (настроечные) и стандартные образцы (СО). Эти эталоны служат для проверки корректности работы аппаратуры, настройки преобразователей и верификации методик контроля в соответствии с нормативными требованиями.

Образцы изготавливаются из материалов, близких по акустическим характеристикам к объектам, которые подлежат обследованию. В их структуре создаются искусственные дефекты — отверстия, надрезы, отражающие поверхности и полости, имитирующие реальные повреждения. На основании полученных откликов проводится настройка чувствительности, определяются параметры зондирования и осуществляется калибровка всей системы.

Такая процедура обеспечивает точное соответствие показаний дефектоскопа реальному состоянию материала, исключая случайные ошибки измерений и повышая повторяемость результатов.

Программное обеспечение

Современные системы ультразвукового контроля невозможно представить без специализированного программного обеспечения (ПО), которое выполняет функции обработки, хранения и анализа диагностических данных.

Программные комплексы обеспечивают:

визуализацию результатов в виде двух- и трёхмерных моделей внутренней структуры материала;
автоматическую идентификацию и классификацию дефектов по заданным критериям;
построение отчётов и протоколов контроля, соответствующих требованиям национальных и международных стандартов;
интеграцию с корпоративными системами управления качеством и базами данных предприятия.

Использование интеллектуальных алгоритмов и технологий машинного анализа позволяет не только повысить точность интерпретации сигналов, но и прогнозировать возможное развитие дефектов на основе статистических моделей. В итоге ультразвуковой контроль становится не просто методом выявления повреждений, а полноценным инструментом аналитической диагностики и предиктивного обслуживания оборудования.

🛠️ Неразрушающий контроль материалов и конструкций — незаменимый инструмент в промышленной безопасности. С помощью методов НК можно выявлять внутренние дефекты, трещины и дефекты сварных соединений без повреждения объекта, что позволяет своевременно предотвращать аварии и продлевать срок службы оборудования. Контроль особенно актуален для строительных конструкций, трубопроводов, мостов и промышленных установок, где надежность и безопасность критичны.

📋 Подробнее о неразрушающем контроле

Какие дефекты выявляет ультразвуковой контроль

Ультразвуковой неразрушающий контроль (УЗК) позволяет обнаруживать широкий спектр внутренних и поверхностных дефектов, которые невозможно выявить визуальными или механическими методами. Благодаря высокой чувствительности и точности регистрации отражённых сигналов, этот метод обеспечивает достоверную оценку целостности материала даже при минимальных повреждениях.

С помощью УЗК выявляются следующие типы дефектов:

Тип дефекта	Описание
Трещины различной ориентации	Продольные, поперечные и вертикальные разрывы, возникающие в результате термических напряжений, усталости металла или технологических нарушений.
Непровары и неполное проплавление	Одна из наиболее распространённых проблем в сварных соединениях, способная существенно снизить прочность конструкции.
Поры и газовые включения	Дефекты, возникающие при кристаллизации металла и нарушении технологии сварки или литья.
Инородные и шлаковые включения	Ухудшают однородность структуры и вызывают концентрацию напряжений.
Расслоения и отслоения	В композиционных материалах и покрытиях — результат нарушения сцепления между слоями или деградации клеевых соединений.
Недостаточное сцепление между слоями	Может привести к локальной потере несущей способности металла или композита.

Современные ультразвуковые системы, включая акустическую микроскопию, обладают разрешающей способностью, позволяющей обнаруживать дефекты размером до десятых долей миллиметра. Чем выше частота используемых колебаний, тем мельче дефекты удаётся зафиксировать, что делает метод особенно ценным при исследовании тонкостенных и высокоточных деталей.

Где применяется ультразвуковой контроль

Метод ультразвукового контроля применяется практически во всех отраслях промышленности, где требуется высокая надёжность и безопасность оборудования. Он используется как на этапе изготовления продукции, так и при технической диагностике в процессе эксплуатации, не требуя остановки оборудования.

Основные направления применения УЗК:

Нефтегазовая отрасль — контроль сварных соединений трубопроводов, резервуаров и ёмкостей, работающих под давлением.
Атомная и тепловая энергетика — диагностика элементов турбин, котлов, реакторных сосудов и трубопроводных систем.
Машиностроение — проверка литых, штампованных и кованых деталей на наличие внутренних дефектов.
Авиационная промышленность — обследование несущих конструкций, лонжеронов, обшивок и узлов повышенной ответственности.
Судостроение — контроль прочности корпусных элементов, сварных швов и балок.
Строительство — проверка металлических конструкций и сварных соединений на объектах гражданского и промышленного назначения.
Железнодорожный транспорт — регулярный контроль состояния рельсов, осей и колесных пар, обеспечивающий безопасность движения.

Таким образом, УЗК играет важнейшую роль в поддержании технической надёжности оборудования и предотвращении аварийных ситуаций на ранних стадиях развития дефектов.

Преимущества ультразвукового контроля

Высокая чувствительность к мельчайшим внутренним дефектам и неоднородностям структуры;
Возможность контроля при одностороннем доступе, что особенно удобно при обследовании крупногабаритных или смонтированных конструкций;
Полная безопасность для персонала и окружающей среды — метод не связан с излучением или радиацией;
Компактность и мобильность оборудования, позволяющая проводить контроль в полевых условиях;
Автоматизация процессов и интеграция в системы промышленного мониторинга;
Экономическая эффективность — низкая стоимость одной проверки при высокой информативности.

Недостатки ультразвукового контроля

Сложности контроля крупнозернистых материалов, где рассеяние ультразвуковых волн снижает точность измерений;
Ограниченная применимость к тонкостенным изделиям (менее 3–4 мм), где волны отражаются слишком быстро;
Необходимость индивидуальной настройки методики при контроле объектов сложной формы или с неоднородной структурой.

Несмотря на указанные ограничения, ультразвуковой неразрушающий контроль остаётся одним из наиболее универсальных и надёжных методов технической диагностики, обеспечивая высокий уровень промышленной безопасности и продление срока службы оборудования.

Нормативное регулирование ультразвукового контроля

Деятельность в области ультразвукового неразрушающего контроля строго регламентируется национальными и международными стандартами, что обеспечивает достоверность, воспроизводимость и безопасность проводимых измерений.

В России основным документом является ГОСТ Р 55724-2013, который устанавливает:

классификацию ультразвуковых методов контроля;
требования к конструкции, точности и калибровке оборудования;
методики проведения диагностики сварных соединений и металлических изделий;
правила интерпретации и оформления результатов контроля.

Соблюдение данных норм является обязательным для предприятий, использующих УЗК, и обеспечивает соответствие процедур международным требованиям качества и безопасности, включая ISO и другие признанные стандарты неразрушающего контроля.

Применение нормативных документов гарантирует, что выявленные дефекты корректно классифицируются, а решения по технической эксплуатации объектов принимаются на основании надёжных и воспроизводимых данных. Это критически важно для отраслей с повышенной ответственностью, таких как энергетика, авиация, судостроение и нефтегазовый комплекс.

🔊 Часто задаваемые вопросы по ультразвуковому неразрушающему контролю (УЗК)

1️⃣Что такое ультразвуковой неразрушающий контроль и зачем он нужен?

УЗК — метод диагностики материалов и конструкций без их повреждения. Он выявляет внутренние дефекты, трещины и расслоения, обеспечивая безопасность эксплуатации оборудования и продление срока службы.

2️⃣Какие дефекты можно обнаружить с помощью УЗК?

Трещины различной ориентации, непровары и неполное проплавление сварных швов, поры, газовые включения, расслоения и недостаточное сцепление между слоями композитов.

3️⃣В каких отраслях применяется ультразвуковой контроль?

Энергетика, машиностроение, авиастроение, строительство, судостроение, нефтегазовая отрасль и железнодорожный транспорт. Используется при производстве и эксплуатации оборудования для предотвращения аварий.

4️⃣Какие преимущества и ограничения имеет этот метод?

Преимущества: высокая чувствительность, возможность контроля при одностороннем доступе, безопасность, мобильность оборудования, автоматизация процессов и экономическая эффективность. Ограничения: трудности с крупнозернистыми материалами, ограниченная применимость к тонкостенным изделиям, необходимость индивидуальной настройки для сложных объектов.

5️⃣Как обеспечивается точность и достоверность результатов УЗК?

Точность достигается с помощью калибровочных и стандартных образцов, современного оборудования, зондирующих устройств и программного обеспечения. Соблюдение нормативов, таких как ГОСТ Р 55724-2013, гарантирует корректную классификацию дефектов и надежные результаты контроля.
