Горелки для котлов — надежное и эффективное решение для стабильного отопления

Современные требования к отопительным системам становятся всё более жёсткими: стабильность работы, экономичность, безопасность и соответствие экологическим нормам сегодня являются обязательными условиями для любого объекта.

⚙️

В основе эффективной теплогенерации лежит качественная горелка для котла — именно она обеспечивает корректное сгорание топлива, оптимальный тепловой режим и бесперебойную работу оборудования в течение всего отопительного периода.

Надёжная горелка напрямую влияет на производительность котельной установки, уровень эксплуатационных расходов и срок службы всей системы. Технологичность конструкции, устойчивость к нагрузкам и точность регулировки процессов горения определяют, насколько эффективно будет использоваться топливо и насколько стабильно оборудование справится с поставленными задачами.

Грамотно подобранное решение позволяет обеспечить равномерное распределение тепла, снизить вероятность аварийных ситуаций и минимизировать затраты на обслуживание. Именно поэтому к выбору горелочного оборудования предъявляются повышенные требования — от качества сборки до соответствия действующим стандартам и условиям эксплуатации.

Горелочное устройство — это не просто элемент конструкции котла, а функциональный узел, определяющий характер и стабильность всего процесса теплогенерации. Именно в зоне работы горелки происходит формирование топливовоздушной смеси, её контролируемое воспламенение и поддержание устойчивого факела.

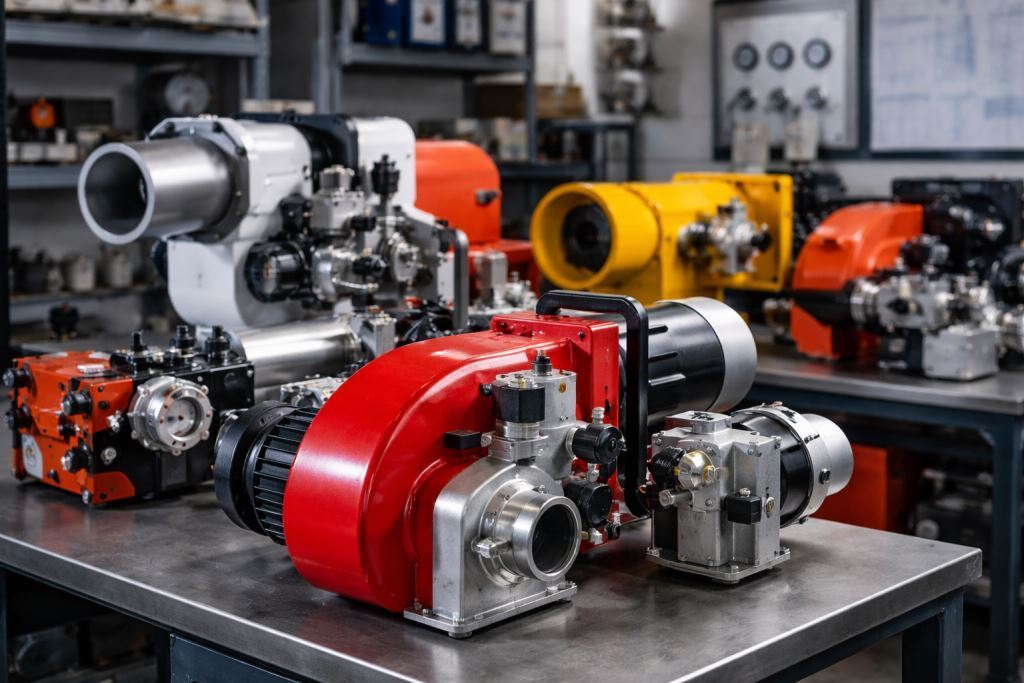

Горелки для котлов — Изображение от chatGPT

От того, насколько точно организованы подача топлива, дозирование воздуха и система контроля пламени, зависят КПД оборудования, расход энергоресурсов, экологические показатели и ресурс теплообменника.

Назначение и принцип работы

В основе работы любой горелки лежит три взаимосвязанных процесса: подача топлива, подмешивание кислорода и стабилизация горения. Газ или жидкое топливо через форсунку либо эжекционный узел поступает в смесительную зону, где соединяется с рассчитанным объемом воздуха. После воспламенения образуется направленный факел с постоянной геометрией и температурой. Тепловая энергия передается теплообменнику, а продукты сгорания удаляются через дымоходную систему.

Современные конструкции включают:

форсуночный или инжекционный узел;
систему розжига (пьезоэлемент или электронный модуль);
автоматику управления;
датчик контроля пламени (термоэлемент или ионизационный электрод);
блок безопасности, прекращающий подачу топлива при сбое.

Чем точнее система контролирует соотношение «топливо–воздух», тем полнее происходит сгорание и тем ниже уровень выбросов.

Классификация по виду топлива

Конструкция горелки напрямую определяется используемым энергоресурсом.

Тип	Описание
Газовые	Газовые модели отличаются конструктивной простотой и высокой надежностью. Они быстро выходят на рабочий режим, характеризуются стабильным факелом и сравнительно низкой себестоимостью эксплуатации. Доступность природного газа делает такие решения наиболее востребованными как в бытовых, так и в промышленных котельных установках.
Жидкотопливные	Работают на дизельном топливе, мазуте, солярке или отработанном масле. Их применяют в районах без газификации. По тепловой мощности такие устройства сопоставимы с газовыми аналогами, однако требуют системы хранения и фильтрации топлива, а также более тщательного технического обслуживания.
Комбинированные	Позволяют использовать два вида топлива (например, газ и дизель), обеспечивая гибкость эксплуатации. Это актуально для объектов, где важна энергетическая независимость. Переключение режимов осуществляется сравнительно быстро, однако сама конструкция сложнее и дороже.
Пеллетные	Используются в котлах на гранулированном биотопливе. Подача осуществляется шнековым механизмом, после чего топливо воспламеняется и поддерживается принудительная подача воздуха. Применяются преимущественно в автономных системах отопления.

Разделение по способу подачи воздуха

Кислород — обязательный компонент процесса горения. По принципу его поступления различают несколько типов конструкций.

Тип горелки	Описание
Атмосферные	Воздух поступает естественным образом из помещения. Такие устройства просты, малошумны и не требуют подключения к электросети. Они устанавливаются в открытых камерах сгорания и нуждаются в качественной вентиляции и традиционном дымоходе. Чувствительны к перепадам давления газа.
Наддувные (дутьевые)	Оснащаются вентилятором, который принудительно подает воздух в закрытую камеру сгорания. Обеспечивают более высокий КПД (свыше 90%), стабильность факела и устойчивость к колебаниям давления в магистрали. Требуют электропитания и стоят дороже атмосферных решений, но менее требовательны к помещению.
Диффузионные и диффузно-кинетические	Применяются преимущественно в промышленности. Смесеобразование происходит непосредственно в зоне горения, что позволяет достигать высоких температур при раздельной подаче газа и воздуха.
Инжекционные	Засасывание воздуха происходит за счет энергии газовой струи. Конструкция компактна и часто используется в бытовых котлах малой мощности.

Классификация по способу регулирования мощности

Метод управления определяет экономичность и комфорт эксплуатации.

🔹

Одноступенчатые

Работают только на фиксированной мощности. При достижении заданной температуры автоматика отключает подачу топлива. Частые циклы включения и выключения увеличивают расход газа, но конструкция отличается долговечностью и простотой.

🔸

Двух- и трехступенчатые

Предусматривают несколько уровней мощности (например, 100% и 30–40%). Переход между режимами осуществляется автоматически, что снижает количество запусков и уменьшает расход топлива примерно на 10–15%.

⚡

Плавно-двухступенчатые

Переключение между ступенями происходит постепенно под контролем электроники. Обеспечивают более точную настройку температурного режима.

🎛️

Модулируемые

Позволяют изменять мощность в широком диапазоне (примерно от 10 до 100% номинала). Автоматика анализирует данные датчиков и корректирует подачу газа в реальном времени. Такие системы минимизируют количество остановок, обеспечивают практически полное сгорание топлива и снижают нагрузку на оборудование.

Бытовые и промышленные решения

Бытовые горелки рассчитаны на производительность до 120 кВт и применяются в частных домах и небольших коммерческих объектах. Промышленные модели могут достигать 250 кВт и более, отличаются усиленной конструкцией, развитой системой автоматизации и обязательной звукоизоляцией при наличии вентилятора.

🔧 Правильное проектирование котельной — ключ к её стабильной и безопасной работе — надежная котельная начинается с продуманного инженерного проекта, а не с выбора техники. Такой проект учитывает нормативные стандарты, эксплуатационные режимы и реальные тепловые нагрузки, минимизируя риск аварий и обеспечивая бесперебойную работу системы. От точного подбора горелок и котлов до рационального расположения всех узлов — каждое проектное решение напрямую влияет на эффективность, ресурс оборудования и стабильность подачи тепла.

📄 Подробнее о проектировании котельной

Критерии выбора

При подборе горелочного устройства учитываются:

тепловая мощность и площадь отапливаемого объекта;
тип котла и камеры сгорания;
доступность и стабильность подачи топлива;
требования к уровню шума;
габариты оборудования;
особенности вентиляции и дымоудаления;
наличие стабильного электроснабжения.

Отдельное внимание уделяется качеству автоматики и системе безопасности.

Эксплуатационные требования

Перед вводом в работу обязательны:

проверка тяги в дымоходе;
контроль герметичности газовых соединений;
проветривание помещения;
подключение к электросети с соблюдением норм электробезопасности.

Нарушение правил эксплуатации может привести к нестабильному горению или аварийному отключению оборудования.

Требования к горелочным устройствам

Требования к горелочным устройствам для котлов закреплены в системе обязательных нормативных актов и стандартов, которые определяют параметры безопасности, надежности и энергоэффективности оборудования на всех этапах его жизненного цикла — от проектирования до ввода в эксплуатацию. Ключевую роль играют государственные стандарты, правила технической эксплуатации и регламенты проведения испытаний, подтверждающие соответствие продукции установленным нормам.

В частности, ГОСТ 21204-97 распространяется на промышленные газовые горелки и газовые узлы комбинированных устройств, устанавливая требования к номинальной тепловой мощности (с допустимыми отклонениями в пределах +10% и –5% от заявленного типоразмера), обязательной возможности визуального контроля факела, а также устойчивости горения при работе камер с разрежением — с коэффициентом запаса по тяге 1,2 при давлении свыше 50 Па и 1,5 при меньших значениях.

Дополнительно ГОСТ Р 55851-2013 регламентирует порядок приемочных испытаний газовых, газомазутных и пылегазовых горелок для паровых и водогрейных котлов, определяя критерии проверки рабочих характеристик, безопасности автоматики и соответствия технической документации поставщика. Совокупность этих документов формирует обязательную правовую и техническую основу, обеспечивающую стабильную, экономичную и безопасную эксплуатацию котельного оборудования.

Итог

Горелка — это технологическое ядро котла, определяющее его эффективность, безопасность и экономичность. Правильный выбор конструкции с учетом типа топлива, способа подачи воздуха и метода регулирования мощности позволяет не только обеспечить стабильное отопление, но и значительно снизить эксплуатационные расходы.

✅ Часто задаваемые вопросы (FAQ) о горелках для котлов

1. Что такое горелка и какую роль она играет в котле?

Горелка отвечает за формирование топливно-воздушной смеси, её воспламенение и поддержание стабильного факела, что обеспечивает эффективное и безопасное отопление.

2. Какие типы топлива могут использоваться в горелках?

Существуют газовые, жидкотопливные, комбинированные и пеллетные горелки. Каждый тип подбирается в зависимости от доступности топлива и требований к мощности котла.

3. В чем отличие атмосферных и наддувных горелок?

Атмосферные используют естественную подачу воздуха и тихие, но чувствительны к перепадам давления. Наддувные оснащены вентилятором, обеспечивают стабильность пламени, но требуют электропитания и могут быть шумнее.

4. Какие существуют способы регулировки мощности горелок?

Горелки бывают одноступенчатые, двух- и трехступенчатые, плавно-двухступенчатые и модулируемые. Модулируемые модели обеспечивают плавное изменение мощности, минимизируя расход топлива и износ оборудования.

5. На что нужно обратить внимание при выборе горелки для котла?

Важно учитывать тип котла, доступность топлива, производительность, требования к шуму, условия вентиляции и наличие стабильного электроснабжения. Также следует обращать внимание на автоматику и систему безопасности.
