Запорная арматура: конструктивные особенности, виды, требования и критерии выбора

🐾 Оглавление

📌 Что представляет собой запорная арматура
📌 Назначение и основные задачи
📌 Сферы применения запорной арматуры
📌 Конструкция запорной арматуры
📌 Классификация запорной арматуры
📌 Основные технические характеристики
📌 Виды приводов
📌 Материалы изготовления
📌 Как выбрать запорную арматуру
📌 Маркировка запорной арматуры
📌 Нормативные требования и стандарты
📌 Испытания и контроль качества
📌 Сертификация продукции
📌 Преимущества современной запорной арматуры

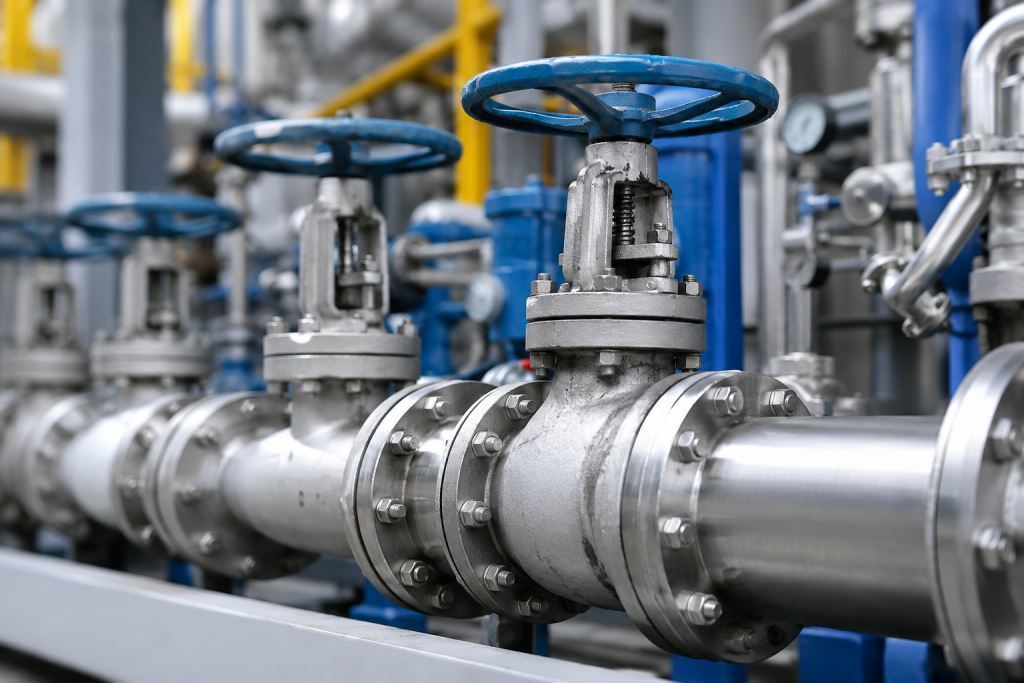

Запорная арматура является неотъемлемой частью современных инженерных и технологических систем, предназначенных для транспортировки жидких, газообразных и парообразных сред. Независимо от назначения трубопровода — будь то бытовое водоснабжение, тепловые сети, нефтеперерабатывающий комплекс или крупное промышленное предприятие — надежность его работы во многом определяется качеством установленной арматуры.

⚙️

Основная задача запорных устройств заключается в обеспечении полного открытия или перекрытия потока рабочей среды. Благодаря этому становится возможным выполнение ремонтных работ, технического обслуживания оборудования, локализация аварийных участков и безопасное управление отдельными элементами трубопроводной системы.

Современные модели арматуры рассчитаны на работу в широком диапазоне температур, давлений и эксплуатационных нагрузок, что делает их универсальным решением для различных отраслей промышленности и коммунального хозяйства.

Что представляет собой запорная арматура

Запорная арматура — это категория трубопроводных устройств, предназначенных для полного прекращения либо восстановления движения рабочей среды внутри трубопровода. В отличие от регулирующей арматуры, основная функция таких изделий заключается именно в надежном отсечении потока, а не в изменении его интенсивности.

Данные устройства используются для транспортировки воды, теплоносителей, газа, нефтепродуктов, химических реагентов, технологических жидкостей и других сред. В зависимости от конструкции арматура может управляться вручную либо оснащаться автоматизированными приводами, обеспечивающими дистанционный контроль и интеграцию в системы управления технологическими процессами.

Высокая востребованность запорной арматуры обусловлена ее функциональностью, долговечностью и способностью обеспечивать безопасную эксплуатацию трубопроводов на протяжении длительного срока службы.

Назначение и основные задачи

Запорная арматура выполняет несколько важнейших функций в составе инженерных коммуникаций и производственных комплексов.

К числу основных задач относятся:

полное перекрытие потока рабочей среды;
отключение отдельных участков трубопровода;
обеспечение безопасного ремонта оборудования;
локализация аварийных ситуаций;
предотвращение утечек и потерь транспортируемой среды;
защита оборудования от последствий аварий;
повышение надежности эксплуатации инженерных сетей.

В коммунальной сфере арматура позволяет перекрывать подачу воды или теплоносителя на отдельные участки без остановки всей системы. В промышленности такие устройства используются для обеспечения технологической безопасности и контроля производственных процессов.

Сферы применения запорной арматуры

Современные запорные устройства используются практически во всех областях, где осуществляется транспортировка рабочих сред.

Наиболее распространенные направления применения:

💧 системы холодного водоснабжения;

♨️ сети горячего водоснабжения;

🏢 отопительные системы;

🔥 тепловые пункты и котельные;

⚙️ насосные станции;

🛢️ объекты нефтегазовой отрасли;

🧪 предприятия химической промышленности;

⚡ энергетические комплексы;

🚒 системы пожаротушения;

🏭 металлургические производства;

🍽️ объекты пищевой промышленности;

🚢 морской и речной транспорт;

🏙️ коммунальная инфраструктура.

Для многих производственных объектов наличие надежной запорной арматуры является обязательным условием соблюдения требований промышленной безопасности.

Конструкция запорной арматуры

Несмотря на большое разнообразие моделей, большинство видов запорной арматуры имеют схожие конструктивные элементы.

🏗️ Корпус

Корпус является основным несущим элементом изделия. Он воспринимает внутреннее давление рабочей среды, механические нагрузки и температурные воздействия. Для его изготовления применяются чугун, углеродистая и нержавеющая сталь, латунь, бронза и современные полимерные материалы.

⚙️ Запирающий элемент

Данный узел непосредственно отвечает за перекрытие проходного сечения трубопровода. В зависимости от типа устройства запирающим элементом может выступать шар, клин, диск, золотник или мембрана.

🔩 Седло

Седло представляет собой неподвижную часть конструкции, с которой взаимодействует затвор при закрытии прохода. Качество обработки этой поверхности оказывает непосредственное влияние на герметичность арматуры.

🔧 Шток или шпиндель

Элемент предназначен для передачи усилия от привода к запирающему механизму. Конструкция может предусматривать выдвижной либо невыдвижной шток.

🛡️ Уплотнения

Уплотнительные элементы обеспечивают герметичность соединений и предотвращают утечки рабочей среды. Для их изготовления используются резина, фторопласт, графитовые материалы и современные композиты.

🎛️ Привод

Механизм управления обеспечивает перевод арматуры из открытого положения в закрытое и обратно. В зависимости от назначения применяются ручные, электрические, гидравлические и пневматические приводы.

Классификация запорной арматуры

Тип запорной арматуры	Описание и преимущества
Шаровые краны	Шаровые краны относятся к наиболее распространенным типам запорной арматуры. Их конструкция основана на использовании металлического шара со сквозным отверстием, который поворачивается вокруг собственной оси. Преимущества: высокая герметичность; быстрое срабатывание; компактные размеры; длительный срок службы; минимальное гидравлическое сопротивление; простота эксплуатации. Широко применяются в системах водоснабжения, отопления и газоснабжения.
Задвижки	В задвижках перекрытие потока осуществляется перемещением затвора перпендикулярно направлению движения среды. Основные достоинства: возможность эксплуатации на трубопроводах большого диаметра; надежность конструкции; низкое гидравлическое сопротивление; устойчивость к значительным нагрузкам. Наиболее часто используются на магистральных трубопроводах и объектах промышленности.
Запорные клапаны	Клапаны обеспечивают перекрытие потока за счет перемещения запирающего элемента вдоль оси движения рабочей среды. Преимущества: высокая точность управления; устойчивость к высоким температурам; возможность эксплуатации при значительном давлении; удобство обслуживания.
Дисковые затворы	Запирающий элемент выполнен в форме диска, вращающегося внутри корпуса. Преимущества: небольшая масса; компактность; простота монтажа; сравнительно низкая стоимость; возможность установки на трубопроводах большого диаметра.

Классификация по способу присоединения

В зависимости от особенностей монтажа различают несколько видов присоединений.

🔗 Фланцевое соединение

Используется преимущественно на промышленных трубопроводах и позволяет многократно демонтировать оборудование для обслуживания и ремонта.

🧷 Резьбовое соединение

Наиболее распространено в бытовых инженерных сетях. Отличается простотой установки и доступной стоимостью.

🔩 Муфтовое соединение

Применяется на трубопроводах малого и среднего диаметра, обеспечивая надежное соединение элементов системы.

🔥 Приварное соединение

Используется на ответственных объектах, где требуется максимальная герметичность и долговечность.

⚙️ Межфланцевое исполнение

Позволяет снизить массу конструкции и упростить монтаж на трубопроводах большого диаметра.

Основные технические характеристики

При выборе запорной арматуры необходимо учитывать ряд технических параметров.

📏 Условный проход (DN)
Определяет внутренний диаметр проходного сечения и влияет на пропускную способность изделия.

📊 Номинальное давление (PN)
Характеризует максимальное рабочее давление, при котором допускается длительная эксплуатация оборудования.

🌡️ Температура рабочей среды
Арматура должна сохранять работоспособность в заданном температурном диапазоне без потери герметичности и прочности.

🔒 Класс герметичности
Показывает допустимый уровень утечек через затвор и определяет надежность перекрытия потока.

Виды приводов

Ручной привод

Наиболее простой и распространенный вариант управления. Используется в бытовых и коммунальных системах.

Электропривод

Обеспечивает дистанционное управление и автоматизацию технологических процессов.

Пневматический привод

Работает за счет энергии сжатого воздуха и отличается высокой скоростью срабатывания.

Гидравлический привод

Применяется на объектах, где требуется создание значительных управляющих усилий.

Материалы изготовления

🔩 Чугун Отличается высокой прочностью и экономичностью. Широко применяется в коммунальном хозяйстве.

⚙️ Углеродистая сталь Используется в условиях повышенного давления и температуры.

✨ Нержавеющая сталь Обладает высокой коррозионной стойкостью и востребована в химической, пищевой и фармацевтической промышленности.

🧷 Латунь Один из наиболее популярных материалов для бытовой арматуры благодаря долговечности и устойчивости к коррозии.

🌊 Бронза Применяется в агрессивных средах и морской инфраструктуре.

🧪 Полимерные материалы Не подвержены коррозии и активно используются в современных системах водоснабжения.

Как выбрать запорную арматуру

Грамотный выбор оборудования требует комплексного анализа условий эксплуатации.

Следует учитывать:

тип транспортируемой среды;
рабочее давление;
температурный режим;
диаметр трубопровода;
требования к герметичности;
условия монтажа;
способ управления;
материал корпуса;
наличие агрессивных факторов среды;
требования нормативной документации.

Особое внимание рекомендуется уделять запасу прочности оборудования, поскольку фактические условия эксплуатации могут существенно отличаться от расчетных параметров.

Маркировка запорной арматуры

Каждое изделие должно содержать информацию, необходимую для идентификации его характеристик.

📌 Стандартная маркировка включает: наименование производителя; условный проход DN; номинальное давление PN; материал корпуса; направление потока; дату изготовления; серийный номер или номер партии; обозначение нормативного документа.

Наличие корректной маркировки позволяет избежать ошибок при подборе оборудования и его дальнейшей эксплуатации.

Нормативные требования и стандарты

Производство и применение запорной арматуры регламентируются рядом государственных стандартов и технических регламентов.

Наиболее значимыми документами являются:

📌 ГОСТ 24856-2014, устанавливающий терминологию и классификацию трубопроводной арматуры;

📌 ГОСТ 9544-2015, определяющий нормы герметичности затворов;

📌 ГОСТ 33259-2015, регулирующий параметры фланцевых соединений;

📌 ТР ТС 010/2011 «О безопасности машин и оборудования»;

📌 ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

Соответствие продукции данным нормативам является важным критерием ее качества и безопасности.

Испытания и контроль качества

Перед выпуском в эксплуатацию запорная арматура проходит комплекс обязательных испытаний.

В программу контроля обычно входят:

проверка прочности корпуса;
гидравлические испытания;
контроль герметичности затвора;
проверка функционирования приводов;
испытания на долговечность;
контроль качества сварных соединений;
неразрушающий контроль отдельных элементов конструкции.

Для оборудования, используемого на опасных производственных объектах, требования к испытаниям значительно ужесточаются.

Сертификация продукции

Арматура, предназначенная для эксплуатации на объектах повышенной опасности и в системах под давлением, подлежит обязательному подтверждению соответствия установленным требованиям.

В зависимости от назначения продукции оформляются:

сертификаты соответствия;
декларации о соответствии;
паспорта изделий;
протоколы испытаний;
эксплуатационная документация.

Наличие полного комплекта разрешительных документов подтверждает безопасность и надежность оборудования.

♻️ Экономайзеры в котельных установках как важнейший элемент повышения энергоэффективности — это теплообменные устройства, применяемые для утилизации тепла уходящих дымовых газов и передачи его питательной воде перед её поступлением в котёл. Благодаря этому решению уменьшается потребление топлива, повышается общий коэффициент полезного действия оборудования и сокращаются тепловые потери в системе. Современные экономайзеры дополнительно способствуют снижению вредных выбросов в атмосферу, оптимизации эксплуатационных затрат и улучшению устойчивости работы котельных агрегатов. Корректный подбор и внедрение таких решений в тепловые схемы позволяет обеспечить надёжную, стабильную и экономически эффективную эксплуатацию оборудования в соответствии с актуальными стандартами энергоэффективности и промышленной безопасности.

📄 Подробнее об экономайзерах в котельных системах

Преимущества современной запорной арматуры

Современные технологии производства позволяют выпускать оборудование, обладающее высокими эксплуатационными характеристиками.

Основные преимущества:

высокая герметичность;
длительный срок службы;
устойчивость к коррозии;
надежность работы при высоких нагрузках;
стойкость к гидроударам;
широкий выбор материалов исполнения;
возможность автоматизации процессов управления;
минимальные эксплуатационные расходы;
удобство монтажа и обслуживания.

Благодаря этим качествам современная запорная арматура остается одним из ключевых элементов инженерной инфраструктуры и промышленных технологических комплексов.

Заключение

Запорная арматура играет фундаментальную роль в обеспечении надежной, безопасной и эффективной работы трубопроводных систем любого назначения. От правильного выбора конструкции, материала изготовления, класса герметичности и технических характеристик зависит стабильность функционирования инженерных сетей, уровень промышленной безопасности и экономическая эффективность эксплуатации оборудования.

Использование сертифицированной арматуры, соответствующей требованиям действующих нормативных документов, позволяет существенно снизить риск аварийных ситуаций, повысить долговечность трубопроводов и обеспечить бесперебойную работу объектов жилищно-коммунального хозяйства, энергетики, нефтегазовой отрасли и промышленности в целом.

❓ Часто задаваемые вопросы (FAQ)

Что такое запорная арматура и зачем она нужна?

Запорная арматура — это группа устройств, предназначенных для полного перекрытия или открытия потока рабочей среды в трубопроводе. Она обеспечивает возможность изоляции отдельных участков системы для обслуживания, ремонта или аварийного отключения.

В чем основное отличие запорной арматуры от регулирующей?

Главное отличие заключается в назначении: запорная арматура используется для полного перекрытия потока, тогда как регулирующая позволяет изменять его расход и параметры давления в системе.

Какие виды запорной арматуры используются чаще всего?

Наиболее распространены шаровые краны, задвижки, клапаны (вентили) и дисковые затворы. Каждый тип имеет свои особенности конструкции и применяется в зависимости от условий эксплуатации.

Где применяется запорная арматура?

Она используется практически во всех инженерных системах: водоснабжении, отоплении, газоснабжении, нефтегазовой отрасли, химическом производстве, энергетике и коммунальном хозяйстве.

Как выбрать подходящий тип арматуры?

При выборе учитываются рабочее давление, температура среды, диаметр трубопровода, химические свойства транспортируемой среды и требования к герметичности.

Какие материалы используются для изготовления арматуры?

Наиболее часто применяются чугун, сталь, нержавеющая сталь, латунь, бронза и полимерные материалы. Выбор зависит от условий эксплуатации и агрессивности среды.

Что означает маркировка DN и PN?

DN обозначает условный диаметр прохода, а PN — номинальное давление, которое арматура способна выдерживать при длительной эксплуатации.

Какие существуют способы управления арматурой?

Управление может быть ручным, электрическим, пневматическим или гидравлическим. Выбор зависит от уровня автоматизации и масштаба системы.

Почему важна герметичность запорной арматуры?

Высокий уровень герметичности предотвращает утечки рабочей среды, снижает риск аварий и обеспечивает стабильную работу трубопроводной системы.

Как часто требуется обслуживание запорной арматуры?

Частота обслуживания зависит от условий эксплуатации. В бытовых системах достаточно периодической проверки, а в промышленности проводятся регулярные технические осмотры и испытания по регламенту.
