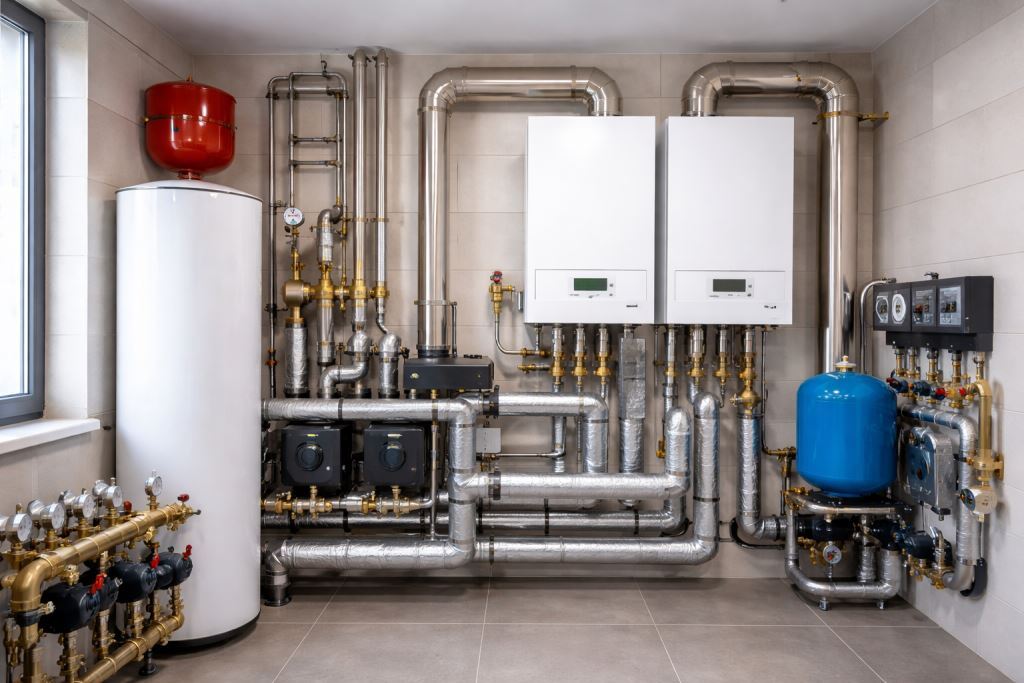

Проектирование котельной начинается не с чертежей и расчетов, а с ключевого инженерного решения — выбора газового котла. Именно он определяет устойчивость системы теплоснабжения, ее экономическую эффективность и соответствие требованиям безопасности на годы вперед.
Понимание их особенностей, типов и принципов подбора позволяет избежать критических ошибок и создать котельную, отвечающую реальным нагрузкам и нормативам, а не формальным требованиям проекта.
Газовая котельная: устройство, архитектура системы и состав оборудования
Газовая котельная представляет собой сложный инженерный комплекс, предназначенный для генерации тепловой энергии и её последующего распределения между системами отопления, горячего водоснабжения и технологическими контурами.
В отличие от одиночного котла, котельная — это совокупность взаимосвязанных узлов, работающих как единый механизм, где каждая подсистема напрямую влияет на общую эффективность, безопасность и стабильность теплоснабжения объекта.
Что такое газовая котельная и каков её принцип работы
По своей сути газовая котельная — это энергетическая система, включающая один или несколько котлов, вспомогательное оборудование и инженерные коммуникации, размещённые в специально подготовленном помещении либо в заводском модуле. Источником энергии служит газообразное топливо — природный газ из магистральных сетей либо сжиженный газ из резервуаров или баллонных установок.
Классификация газовых котельных по типу исполнения
В зависимости от условий эксплуатации, масштабов объекта и проектных требований газовые котельные подразделяются на несколько основных типов.
Конструктивная структура модульной газовой котельной
Стены и кровля формируются из теплоизолированных сэндвич-панелей, защищающих оборудование от климатических воздействий. Крыша может иметь односкатную либо двускатную конфигурацию. Наличие утеплителя позволяет эксплуатировать котельную круглогодично, включая регионы с суровыми зимами.
Количество модулей и их размеры подбираются в зависимости от суммарной тепловой мощности и состава оборудования. Внутри предусматриваются дверные проёмы, окна, технологические люки для обслуживания и эвакуации.
Основное котельное оборудование
Котлы
Котёл является центральным элементом всей системы. Именно он отвечает за преобразование энергии сгорания газа в тепло. По назначению и рабочей среде котлы подразделяются на:
По конструкции различают водотрубные и жаротрубные (дымогарные) агрегаты, по размещению — напольные и настенные, по количеству контуров — одно- и двухконтурные, по принципу использования энергии — конвекционные и конденсационные.
При выборе котла учитываются расчётная мощность, КПД, режимы эксплуатации, расстояние до потребителей, уровень автоматизации, габариты, ремонтопригодность и требования к обслуживанию.
Газовые горелки
Горелка выполняет функции подготовки газовоздушной смеси, её воспламенения и поддержания стабильного горения. От характеристик горелки напрямую зависит экономичность, экологичность и управляемость котла.
По способу регулирования мощности горелки бывают:
Теплообменное оборудование
Теплообменники передают тепловую энергию от котлового контура к отопительным и водопроводным системам, снижая теплопотери и обеспечивая гидравлическую развязку. Наиболее распространены пластинчатые теплообменники, однако применяются также спиральные и витые конструкции.
Системы управления, автоматики и сигнализации
Современная газовая котельная функционирует в автоматическом режиме. За это отвечают:
Автоматика обеспечивает запуск и останов оборудования, регулирование режимов, аварийное отключение и переключение на резервные агрегаты при неисправностях.
Трубопроводы и запорно-регулирующая арматура
Трубопроводная сеть обеспечивает подачу теплоносителя, его распределение по контурам и возврат в котёл. Также предусматриваются линии подпитки и аварийного слива.
Арматура делится на:
Вспомогательное оборудование котельной
Группа безопасности
Для предотвращения аварий в систему включаются:
- предохранительные клапаны;
- расширительные баки;
- газорегуляторные пункты (ГРУ, ГРП);
- автоматические воздухоотводчики;
- газовые фильтры.
Эти элементы стабилизируют давление, предотвращают утечки и защищают оборудование от повреждений.
Контрольно-измерительные приборы
КИП обеспечивают непрерывный мониторинг параметров:
- температуры;
- давления газа и теплоносителя;
- расхода топлива;
- состояния тяги и вентиляции.
Насосные агрегаты
Насосы обеспечивают циркуляцию теплоносителя и поддержание требуемого напора. В котельных применяются сетевые, циркуляционные, питательные, подпиточные и резервные насосы с электрическим или паровым приводом.
Распределительный коллектор
Коллектор (гребёнка) служит для равномерного распределения теплоносителя по контурам и позволяет точно балансировать систему, особенно в многоконтурных схемах.
Системы водоподготовки
Подготовка воды включает умягчение, обессоливание, удаление железа и солей жёсткости. Это продлевает срок службы теплообменников, котлов и арматуры.
Тягодутьевые устройства и газоходы
Вентиляторы и дымососы обеспечивают подачу воздуха в зону горения и удаление продуктов сгорания через систему газоходов и дымоходов.
Вентиляция и дымоудаление
Газовая котельная обязательно оснащается системой вентиляции — естественной или принудительной. Дымоходы выводят продукты сгорания наружу, их конструкция зависит от мощности оборудования и компоновки здания.
Нормативные требования к газовым котельным
Требования к проектированию, размещению и эксплуатации газовых котельных определяются действующими нормативно-техническими документами. К ним относятся актуальные редакции государственных стандартов (ГОСТ) и сводов правил (СП), которые регламентируют как конструктивные решения, так и вопросы безопасности, автоматизации и обслуживания оборудования.
К числу базовых нормативных положений относятся следующие требования:
- Газорегулирование. Любая газовая котельная должна быть оснащена газорегуляторной установкой. Она может располагаться непосредственно в здании котельной либо быть выполнена в виде выносного газорегуляторного пункта — выбор зависит от схемы газоснабжения и мощности установки.
- Газоходы и дымоудаление. Системы отвода продуктов сгорания допускается выполнять как в подземном, так и в надземном исполнении. Конкретное решение определяется компоновкой котельного оборудования, архитектурными особенностями объекта и гидрогеологическими условиями эксплуатации.
- Конструкции здания. Несущие элементы и ограждающие конструкции котельной могут выполняться из сборного железобетона, металлоконструкций, глиняного кирпича, керамических или современных композитных материалов, при обязательном соблюдении требований пожарной безопасности.
- Габариты помещений. Для газовой котельной в частном доме с маломощным оборудованием (до 30 кВт) минимальная площадь составляет не менее 5 м² при объёме от 8 м³ и высоте потолков от 2,2 м.
- Для котельных, размещаемых в отдельно стоящих зданиях, установлен минимальный объём не менее 15 м³, площадь — от 6 м², а высота потолков должна быть не ниже 2,5 м.
Требования к установке оборудования и подбору помещений
Основные нормы, предъявляемые к монтажу и эксплуатации газовых котельных, изложены в СП 89.13330.2016. Документ устанавливает правила проектирования, размещения оборудования, организации вентиляции, дымоудаления, автоматизации и технического обслуживания.
Размеры и объём помещения котельной определяются суммарной мощностью установленного оборудования:
- до 30 кВт — объём от 7,5 м³;
- до 60 кВт — не менее 13,5 м³;
- от 60 до 200 кВт — требуется отдельное помещение объёмом не менее 15 м³.
При этом учитываются не только габариты котлов, но и пространство для безопасного обслуживания, ремонта и размещения вспомогательных систем.
Соблюдение нормативных требований к газовым котельным — не формальность, а ключевое условие их безопасной, устойчивой и долговечной эксплуатации. Корректно подобранные размеры помещений, продуманная компоновка оборудования и соответствие ГОСТ и СП напрямую влияют на надёжность системы теплоснабжения и уровень эксплуатационных рисков.
