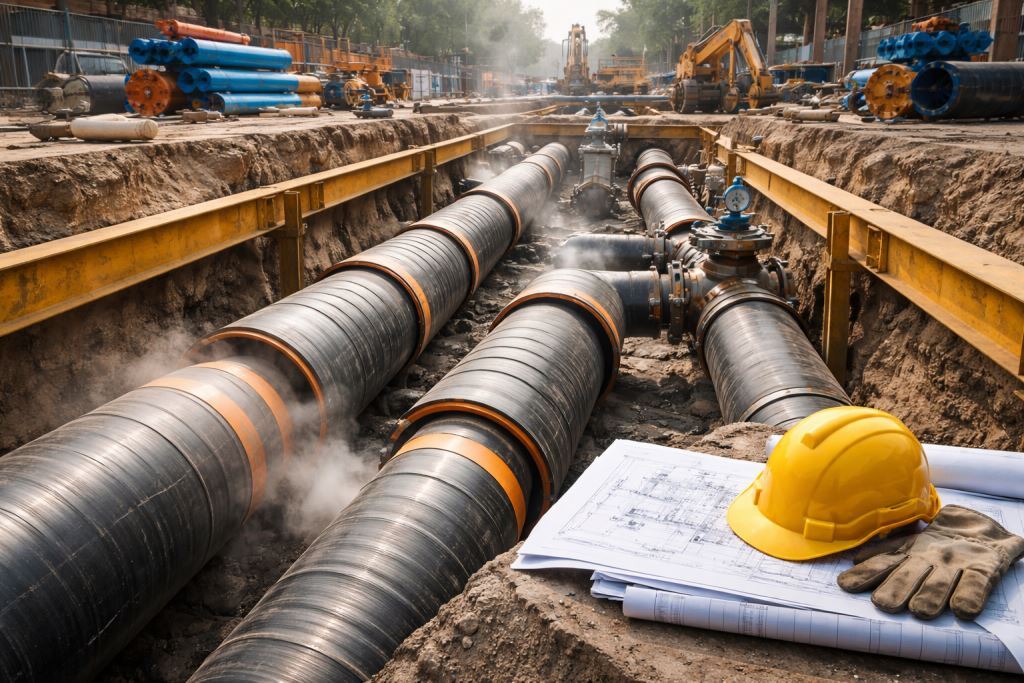

Теплопровод: как устроена передача тепла и почему без неё невозможна современная энергетика

Теплопровод — это не просто элемент инженерной инфраструктуры, а ключевое звено в системах теплоснабжения, промышленного производства и энергетики. От его надёжности, расчётной точности и качества материалов напрямую зависят эффективность отопления жилых зданий, стабильность технологических процессов и безопасность эксплуатации объектов.

В условиях растущих требований к энергоэффективности и снижению теплопотерь роль теплопроводов становится особенно значимой.

⚙️

Современные технологии проектирования, новые изоляционные материалы и автоматизированные системы контроля позволяют минимизировать потери тепла при транспортировке и продлить срок службы магистралей.

В статье подробно рассмотрим устройство теплопроводов, принципы их работы, классификацию и актуальные требования к эксплуатации.

Теплопровод как основа систем теплоснабжения: инженерная логика, конструкции и эксплуатационные принципы

Теплопровод представляет собой специализированный трубопроводный комплекс, предназначенный для надежной и контролируемой передачи тепловой энергии от источника к конечному потребителю посредством теплоносителя — горячей воды или водяного пара.

Его роль выходит далеко за рамки обычной транспортной функции: именно теплопровод определяет устойчивость теплоснабжения, уровень энергетических потерь, безопасность эксплуатации и экономическую эффективность всей тепловой сети.

Способы прокладки теплопроводов и критерии выбора

В практике теплоснабжения применяются два принципиально разных способа размещения теплопроводов — подземный и надземный. Подземная прокладка является базовой для жилых районов и городских территорий. Она позволяет сохранить целостность городской среды, не нарушает архитектурный облик застройки, не создает препятствий для транспорта и пешеходов, а также снижает теплопотери благодаря теплоизолирующим свойствам грунта.

Надземное размещение трубопроводов используется преимущественно в промышленных зонах, на территориях с редкой застройкой или за пределами населенных пунктов. Такое решение оправдано в условиях сложной геологии, высокой плотности подземных коммуникаций или при необходимости совместной прокладки энергетических и технологических трубопроводов на эстакадах. Ключевые достоинства надземных теплопроводов — высокая ремонтопригодность, визуальный контроль состояния, минимальные риски электрохимической коррозии и более низкие капитальные затраты по сравнению с подземными сетями.

Выбор трассы и типа прокладки осуществляется на основании тепловой карты района, данных инженерно-геодезических изысканий, характеристик грунтов, уровня грунтовых вод и технико-экономических расчетов. Приоритет всегда отдается надежности теплоснабжения, безопасности персонала и населения, а также возможности оперативного устранения аварий.

🔥 Магистральные трубопроводы — артерии промышленной инфраструктуры — это важнейшие инженерные системы, обеспечивающие транспортировку газа, нефти и других энергоносителей на большие расстояния. Они играют ключевую роль в бесперебойной работе отраслей экономики, характеризуются высокой прочностью, надежностью и строгим соблюдением стандартов безопасности. Регулярный контроль состояния труб, мониторинг давления и своевременное обслуживание минимизируют риски аварий и обеспечивают стабильную работу всей сети.

🔧 Подробнее о магистральных трубопроводах

Тепловая сеть как единая инженерная система

Теплопровод не существует изолированно — он является элементом тепловой сети, представляющей собой совокупность жестко связанных трубопроводов, по которым теплоноситель транспортируется от источников тепла к потребителям. Конфигурация сети, размещение камер, компенсаторов и арматуры подчиняются строгим нормативным требованиям, исключающим совместную прокладку с потенциально опасными коммуникациями (газопроводы, кислородопроводы, трубопроводы сжатого воздуха высокого давления).

⚙️

При проектировании подземных сетей стремятся к минимизации числа камер, размещая их только в точках установки обслуживаемой арматуры. Это достигается за счет применения современных компенсаторов и рационального использования естественной компенсации температурных деформаций.

Базовая конструкция теплопровода

Независимо от способа прокладки, любой теплопровод конструктивно включает три ключевых элемента:

Рабочий трубопровод

Основной канал транспортировки теплоносителя, как правило, выполненный из сварных стальных труб.

Изоляционная система

Многослойная конструкция, снижающая тепловые потери и защищающая металл от коррозии.

Несущая конструкция

Элементы, воспринимающие вес трубопровода, теплоизоляции и внешние нагрузки (грунт, транспорт, ветер).

В ряде современных решений, особенно в бесканальных теплопроводах с монолитной изоляцией, функции изоляции и несущей оболочки объединены в одном элементе, что повышает индустриальность и сокращает сроки монтажа.

Требования к современным теплопроводам

Эффективный теплопровод должен обеспечивать:

прочность и герметичность при рабочих давлениях и температурах;
устойчивые тепло- и электроизоляционные свойства в течение всего срока службы;
минимальное водопоглощение и воздухопроницаемость изоляции;
возможность заводского изготовления укрупненных элементов;
механизацию монтажных и строительных процессов;
высокую ремонтопригодность;
экономическую целесообразность на этапах строительства и эксплуатации.

Коррозия и методы защиты

Подземные теплопроводы эксплуатируются в агрессивной среде — при повышенной влажности и температуре, что создает благоприятные условия для электрохимической коррозии. Основная задача изоляционной конструкции заключается не только в сохранении тепла, но и в надежной защите наружной поверхности трубы от влаги, кислорода и блуждающих токов.

Для этого применяются материалы с высоким влагo- и электросопротивлением, а также специальные антикоррозионные покрытия — эмали, органосиликатные составы, полимерные оболочки. В районах воздействия блуждающих токов используются дополнительные меры: электрическое секционирование трубопроводов, изолирующие прокладки, повышение сопротивления грунта и организация контртоков.

Подземные теплопроводы: канальные и бесканальные решения

Подземные теплопроводы подразделяются на канальные и бесканальные. В канальных системах изоляция защищена от давления грунта стенками канала, который может быть проходным, полупроходным или непроходным. Проходные каналы наиболее надежны и удобны для обслуживания, однако отличаются высокой стоимостью и применяются на магистралях и в промышленных зонах.

Бесканальные теплопроводы, напротив, отличаются меньшими затратами и высокой индустриальностью. Они выполняются в монолитных оболочках, засыпных или литых изоляционных системах. Наиболее технологичными считаются конструкции с монолитной теплоизоляцией из пенополиуретана в полиэтиленовой оболочке по схеме «труба в трубе», обеспечивающие минимальные теплопотери и долговечную защиту от коррозии.

Надземные теплопроводы и эксплуатационные требования

Надземные сети размещаются на опорах, эстакадах или подвесных конструкциях. При этом строго регламентируются высоты прокладки, уклоны трубопроводов, наличие обслуживающих площадок, лестниц и ограждений. Такие теплопроводы особенно эффективны в условиях сложного рельефа, при пересечении рек, оврагов и транспортных магистралей.

Материалы труб и нормативные требования

Выбор труб, арматуры и компенсаторов осуществляется в соответствии с действующими нормативами и расчетами на прочность. К трубам предъявляются требования по механической надежности, коррозионной стойкости, стабильности свойств при температурных колебаниях, удобству монтажа и доступности. Для магистральных сетей преимущественно применяются стальные и чугунные трубы, для внутриквартальных и дворовых сетей при пониженных параметрах теплоносителя допускается использование неметаллических труб.

Качество труб подтверждается заводскими сертификатами, являющимися обязательной частью приемочной документации.

Нормативная база

Нормативная база проектирования и строительства тепловых сетей формируется системой сводов правил, государственных стандартов и санитарных требований. Ключевым документом является СП 124.13330.2012, регламентирующий требования к проектированию сетей горячего водоснабжения и паропроводов в широком диапазоне температур и давлений.

Требования к производству и организации строительных работ уточняет СП 74.13330.2023, обязательный при новом строительстве и реконструкции. Для бесканальной прокладки действует специализированный документ — СП 315.1325800.2017. Оформление проектной и рабочей документации регулируют стандарты ГОСТ 21.705-2016 и ГОСТ Р 21.621-2023, а требования к линейным объектам дополнительно устанавливают ГОСТ Р 21.706-2024 и ГОСТ Р 71658-2024. Санитарно-гигиенические аспекты учитываются в соответствии с СанПиН 2.1.3.2630, СанПиН 2.4.1.3049 и СанПиН 2.2.4.548, что обеспечивает безопасность эксплуатации тепловых сетей для населения и обслуживающего персонала.

Теплопровод — это сложная инженерная система, в которой каждая конструктивная и технологическая деталь напрямую влияет на надежность теплоснабжения. Грамотный выбор схемы прокладки, материалов, изоляции и защитных мероприятий позволяет не только снизить теплопотери, но и обеспечить десятилетия безопасной и экономически оправданной эксплуатации тепловых сетей.

🔹 Часто задаваемые вопросы о тепловых сетях

❓1. В чем принципиальное отличие теплопровода от обычного трубопровода?

Теплопровод предназначен не просто для транспортировки среды, а для передачи тепловой энергии с минимальными потерями. Поэтому к нему предъявляются повышенные требования по теплоизоляции, компенсации температурных деформаций и защите от коррозии.

❓2. Почему в городах чаще применяют подземную прокладку теплопроводов?

Подземное размещение позволяет сохранить архитектурный облик городской среды, не создавать помех транспорту и пешеходам, а также снизить теплопотери за счет теплоизолирующих свойств грунта.

❓3. Какие факторы больше всего влияют на срок службы теплопровода?

Ключевую роль играют качество труб и изоляции, уровень защиты от влаги и коррозии, стабильность температурного режима, а также правильность проектных решений и регулярность эксплуатации без длительных простоев.

❓4. Насколько важна теплоизоляция для экономичности тепловых сетей?

Теплоизоляция напрямую определяет величину тепловых потерь. Даже незначительное увлажнение или повреждение изоляционного слоя может существенно снизить эффективность теплоснабжения и увеличить эксплуатационные затраты.

❓5. Можно ли комбинировать надземные и подземные участки теплопроводов?

Да, на практике такие решения применяются достаточно часто. Комбинированная схема позволяет адаптировать тепловую сеть к сложному рельефу, плотной застройке или особым инженерным условиям без потери надежности системы.
