Горизонтальные резервуары РГС: технические характеристики, виды днищ и ГОСТы

Горизонтальные резервуары РГС обеспечивают хранение жидкостей с плотностью до 1300 кг/м3, включая темные нефтепродукты, ГСМ и химические растворы. Эксплуатация таких аппаратов требует строгого соблюдения норм взрывопожаробезопасности для веществ от первого до четвертого класса опасности.

⚙️

Надежность конструкции закладывается на этапе проектирования, где инженеры учитывают климатические факторы, расчетное избыточное давление и сейсмическую активность региона.

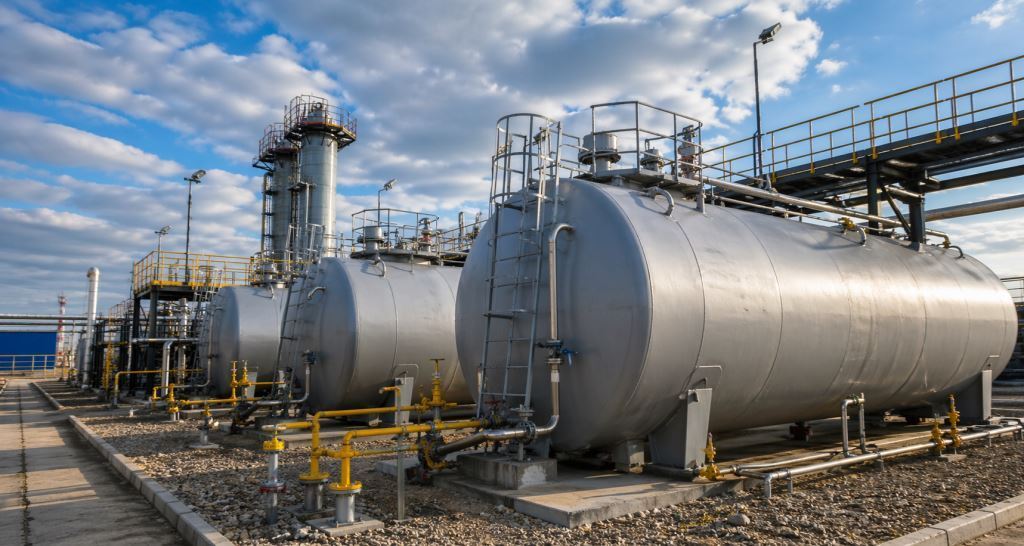

Горизонтальные резервуары РГС — Изображение от chatGPT

Характеристики стального корпуса напрямую зависят от свойств заливаемой среды и выбранного пространственного расположения.

Нормативная база и параметры рабочей среды

Производство горизонтальных резервуаров РГС регламентируется стандартами ГОСТ 34347-2017 и ГОСТ 17032-2010. Согласно этим документам, емкости выдерживают температурный режим от минус 65 до плюс 90 градусов и рабочее избыточное давление в диапазоне 0,001-0,07 МПа.

Размещение допускается на территориях с сейсмичностью не выше семи баллов. Климатическое исполнение оборудования соответствует категориям У1 и УХЛ1, что позволяет монтировать резервуары РГС в условиях резких температурных перепадов без риска разрушения металла.

По пространственному расположению горизонтальные резервуары РГС делятся на следующие модификации:

подземные аппараты со скрытым под землей корпусом и выведенной на поверхность горловиной;
наземные стальные конструкции для открытых промышленных площадок;
однокамерные и многокамерные системы для раздельного хранения нескольких видов топлива.

Наличие нескольких отсеков позволяет оптимизировать площадь нефтебазы и снизить затраты на обвязку трубопроводами. Двустенные резервуары РГС дополнительно защищают почву от протечек агрессивных химикатов в случае повреждения внутренней стенки.

Конструкция корпуса и геометрия днищ

Базовая комплектация включает цилиндрический горизонтальный корпус, два торцевых днища, опорные диафрагмы и строповочные рамы. При необходимости индивидуального проектирования под нестандартную рабочую среду стоит обращаться к прямым производителям. Ознакомиться с каталогом завода «РезервуарСтройМаш» и заказать изготовление оборудования под ключ можно по ссылке на сайте https://rsm-mash.ru/rezervuaryi-gorizontalnyie-rgs/, где инженерный отдел рассчитает параметры подземных или наземных емкостей и организует доставку по РФ.

Форма торцевых элементов резервуара РГС напрямую зависит от рабочего давления и полезного объема. Производители сваривают детали с учетом гидравлических нагрузок на стенки корпуса.

Выбор геометрии днища подчиняется строгим инженерным расчетам:

плоские торцы устанавливаются на аппараты объемом до 8 м3 при давлении до 0,04 МПа;
конические элементы монтируют на емкости вместимостью от 25 до 75 м3;
цилиндрические днища подходят для конструкций диаметром более 3,25 метра;
сферические и эллиптические заглушки применяют для содержания сред под высоким давлением.

Мембранные днища отлично зарекомендовали себя в компактных резервуарах РГС объемом от 3 до 10 м3. Для усиления крупногабаритных конструкций применяются промежуточные кольца жесткости, предотвращающие деформацию металла.

Теплоизоляция и поддержание температуры

Сохранение технологических свойств вязких нефтепродуктов требует обязательного применения теплоизоляции корпуса. Горизонтальные резервуары РГС комплектуются системами подогрева или охлаждения в зависимости от физико-химических показателей залитой жидкости.

Для обеспечения заданного температурного режима инженеры проектируют теплообменную рубашку толщиной до 120 мм. Внутри этого контура непрерывно циркулирует жидкий теплоноситель, который отдает энергию стальной стенке и предотвращает кристаллизацию горюче-смазочных материалов в зимний период.

Альтернативным решением выступает интеграция систем электрического или паро-водяного подогрева через врезные патрубки. Грамотно рассчитанная теплоизоляция в связке с нагревательными элементами исключает застывание рабочей среды, гарантируя бесперебойную выдачу жидкостей из резервуара РГС в любых климатических условиях.

🔹 FAQ: Горизонтальные резервуары РГС

❓1. Какие жидкости можно хранить в горизонтальных резервуарах РГС?

Резервуары РГС предназначены для хранения жидкостей плотностью до 1300 кг/м³. В них безопасно размещают темные нефтепродукты, горюче-смазочные материалы, а также различные химические растворы, включая вещества разных классов опасности при соблюдении норм эксплуатации.

❓2. Какие нормативы регулируют производство и эксплуатацию резервуаров РГС?

Изготовление и применение таких емкостей осуществляется в соответствии с ГОСТ 34347-2017 и ГОСТ 17032-2010. Эти стандарты определяют требования к прочности, температурным режимам, давлению и условиям безопасной эксплуатации оборудования.

❓3. В каких климатических и природных условиях допускается установка резервуаров РГС?

Резервуары рассчитаны на работу в диапазоне температур от −65 до +90 °C и допускаются к эксплуатации в регионах с сейсмичностью до 7 баллов. Также они подходят для климатических зон У1 и УХЛ1, что обеспечивает устойчивость к резким перепадам температур.

❓4. Чем отличаются варианты конструкций горизонтальных резервуаров?

РГС могут быть подземными, наземными, однокамерными или многокамерными. Также существуют двустенные модели, которые обеспечивают дополнительную защиту от утечек и особенно востребованы при хранении агрессивных веществ.

❓5. Зачем резервуарам РГС нужна теплоизоляция и системы подогрева?

Теплоизоляция и подогрев предотвращают загустевание или кристаллизацию нефтепродуктов при низких температурах. Это обеспечивает стабильную работу оборудования и бесперебойную подачу жидкости независимо от сезонных условий.
