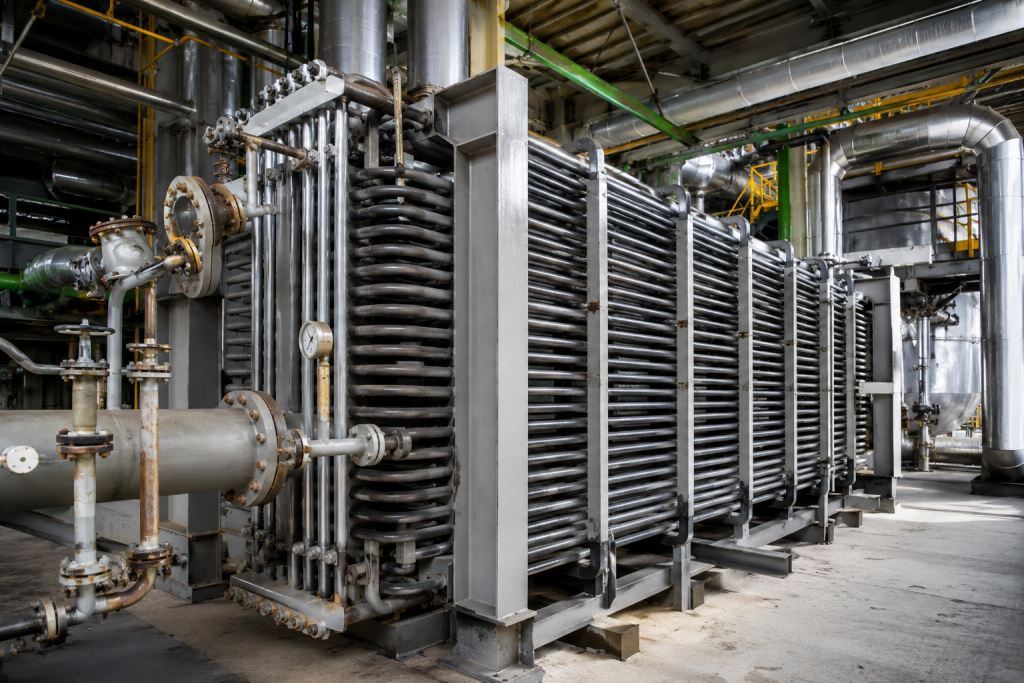

Пароперегреватель представляет собой один из наиболее ответственных элементов парового котла, обеспечивающий перевод насыщенного пара в состояние перегретого. Данный процесс необходим для повышения энергетического потенциала рабочего тела перед его подачей в турбинное оборудование или технологические системы промышленного предприятия.
Именно поэтому пароперегреватель выполняет не вспомогательную, а системообразующую функцию в тепловом цикле.
В подобных условиях пароперегреватель становится узлом, определяющим как экономичность всей установки, так и надежность её длительной эксплуатации.
Назначение пароперегревателя
Главная задача пароперегревателя заключается в увеличении температуры пара выше точки насыщения при сохранении рабочего давления. В результате образуется перегретый пар с более высокой энтальпией и существенно меньшим содержанием влаги.
Применение перегрева обеспечивает сразу несколько важных эксплуатационных преимуществ:
На практике повышение температуры пара позволяет увеличить общую эффективность энергетической установки на 8–15% в зависимости от схемы цикла и характеристик оборудования.
Конструктивное устройство пароперегревателя
Основу конструкции образуют трубные змеевики малого диаметра, объединённые в секции или ступени. Через внутренние каналы труб проходит пар, а наружная поверхность воспринимает тепловой поток от продуктов сгорания топлива.
В состав типового пароперегревателя входят:
- трубные элементы из жаропрочных и жаростойких сталей;
- входные и выходные коллекторы;
- промежуточные камеры распределения;
- подвесные и дистанционные крепления;
- компенсирующие элементы температурных деформаций;
- системы температурного контроля.
Диаметр труб обычно находится в диапазоне от 20 до 60 мм. Общая длина трубной системы в мощных энергетических котлах может составлять сотни метров, поскольку для достижения требуемого перегрева необходима значительная площадь теплообмена.
При изготовлении применяются специальные легированные стали, устойчивые к длительному воздействию высоких температур, ползучести металла и газовой коррозии.
Рабочие условия и тепловые нагрузки
Для современных энергетических котлов характерны следующие параметры:
- температура пара — до 650 °C;
- давление среды — до 35 МПа;
- температура дымовых газов — до 1000–1200 °C;
- скорость движения пара — до 60 м/с.
В подобных условиях металл труб работает в режиме длительных предельных нагрузок. Наиболее опасными эксплуатационными факторами являются:
- высокотемпературная ползучесть;
- термическая усталость;
- окалинообразование;
- межкристаллитная коррозия;
- локальные перегревы;
- циклические температурные деформации.
Даже незначительное отклонение температуры перегретого пара способно привести к ускоренному разрушению металла или аварийному выходу оборудования из строя. По этой причине состояние пароперегревателя постоянно контролируется автоматизированными системами диагностики.
Принцип работы
Технологический процесс включает несколько последовательных этапов:
- Из барабана котла или испарительной системы поступает насыщенный пар.
- Пар направляется в трубные секции пароперегревателя.
- При прохождении через змеевики происходит интенсивный теплообмен.
- Температура пара постепенно возрастает выше температуры насыщения.
- На выходе формируется перегретый пар с заданными параметрами.
Эффективность процесса зависит от:
- температуры дымовых газов;
- скорости движения теплоносителей;
- схемы циркуляции;
- площади поверхности нагрева;
- состояния внутренних поверхностей труб.
Особое значение имеет поддержание оптимальной скорости потока пара. Недостаточная скорость ухудшает теплоотвод от стенок труб, а чрезмерная приводит к росту гидравлических потерь.
Основные типы пароперегревателей
Именно комбинированные схемы наиболее широко используются в современных мощных энергетических котлах.
Схемы движения пара и дымовых газов
Именно смешанные схемы наиболее характерны для современных энергоблоков большой мощности.
Регулирование температуры перегретого пара
Для регулирования применяются:
- впрыск конденсата или питательной воды;
- поверхностные пароохладители;
- изменение распределения газовых потоков;
- регулирование нагрузки котла;
- изменение режима горения топлива.
Современные автоматизированные системы способны поддерживать температуру перегретого пара с высокой точностью, что особенно важно для энергоблоков сверхкритических параметров.
Эксплуатационное и экономическое значение
Его применение обеспечивает:
- увеличение КПД энергетической установки;
- снижение удельного расхода топлива;
- уменьшение влажности пара;
- повышение долговечности турбин;
- сокращение тепловых потерь;
- рост общей надежности оборудования.
Кроме того, качественный перегрев пара позволяет уменьшить эрозионный износ лопаток турбин и существенно продлить межремонтные интервалы.
Для современной энергетики это имеет не только техническое, но и серьёзное экономическое значение, поскольку даже небольшое повышение эффективности энергоблока приводит к значительному снижению эксплуатационных затрат.
Заключение
Пароперегреватель является одним из центральных элементов любой паровой энергетической установки. Именно этот узел обеспечивает получение перегретого пара с параметрами, необходимыми для эффективной работы турбинного оборудования и промышленных систем.
Работа пароперегревателя связана с экстремальными температурными и механическими нагрузками, поэтому его конструкция требует применения высокопрочных материалов, точных теплотехнических расчётов и сложных систем автоматического регулирования.
Развитие технологий в области жаропрочных сталей, теплообменных поверхностей и систем управления позволяет современным пароперегревателям работать при всё более высоких параметрах пара, повышая эффективность и надежность энергетических объектов.
