Спринклерные системы пожаротушения: современные стандарты защиты и надежности

📄 Оглавление

🧯Спринклерные системы пожаротушения: устройство, принципы работы и инженерные особенности
🧯Конструкция и архитектура системы
🧯Детализированный принцип работы
🧯Ключевые технические параметры оросителей
🧯Цветовая идентификация температурных режимов
🧯Роль и типы розеток оросителей
🧯Практическое значение и эксплуатационные аспекты
🧯Итог

Спринклерные системы пожаротушения занимают ключевое место в обеспечении пожарной безопасности зданий различного назначения — от жилых комплексов до промышленных объектов и коммерческой недвижимости.

🧯

Их эффективность основана на принципе оперативного локального реагирования, позволяющего минимизировать распространение огня и существенно снизить ущерб. В условиях ужесточения нормативных требований и роста внимания к вопросам безопасности внедрение автоматизированных систем пожаротушения становится не просто рекомендацией, а обязательным элементом инженерной инфраструктуры.

В данной статье рассматриваются особенности работы спринклерных систем, их преимущества, а также современные подходы к эксплуатации.

Спринклерные системы пожаротушения: устройство, принципы работы и инженерные особенности

Спринклерные установки пожаротушения представляют собой комплексные автоматизированные системы, предназначенные для оперативного обнаружения и локализации очагов возгорания за счёт подачи огнетушащего вещества непосредственно в зону термического воздействия.

Их эффективность основана на сочетании простоты конструктивных решений и точности локального реагирования, что делает их одним из наиболее востребованных инструментов обеспечения пожарной безопасности на объектах различного назначения.

Конструкция и архитектура системы

В основе спринклерной системы лежит трубопроводная сеть, равномерно распределённая по защищаемому пространству и оснащённая оросителями (спринклерами). В стандартной конфигурации система включает:

распределительные трубопроводы;
узел управления (контрольно-пусковые устройства, арматура, датчики давления);
насосное оборудование;
оросители с термочувствительными элементами.

В зависимости от условий эксплуатации трубопроводы могут находиться под постоянным давлением воды либо содержать сжатый воздух (в «сухих» системах). Это позволяет адаптировать систему к различным температурным режимам, включая неотапливаемые помещения.

Детализированный принцип работы

Функционирование спринклерной системы основано на автономной реакции каждого оросителя на тепловое воздействие. Последовательность процессов можно представить следующим образом:

🔥 1. Возникновение пожара и тепловое воздействие

При появлении очага горения происходит локальное повышение температуры воздуха. Тепловая энергия накапливается в верхней зоне помещения, где установлены оросители.

🌡 2. Достижение порогового значения температуры

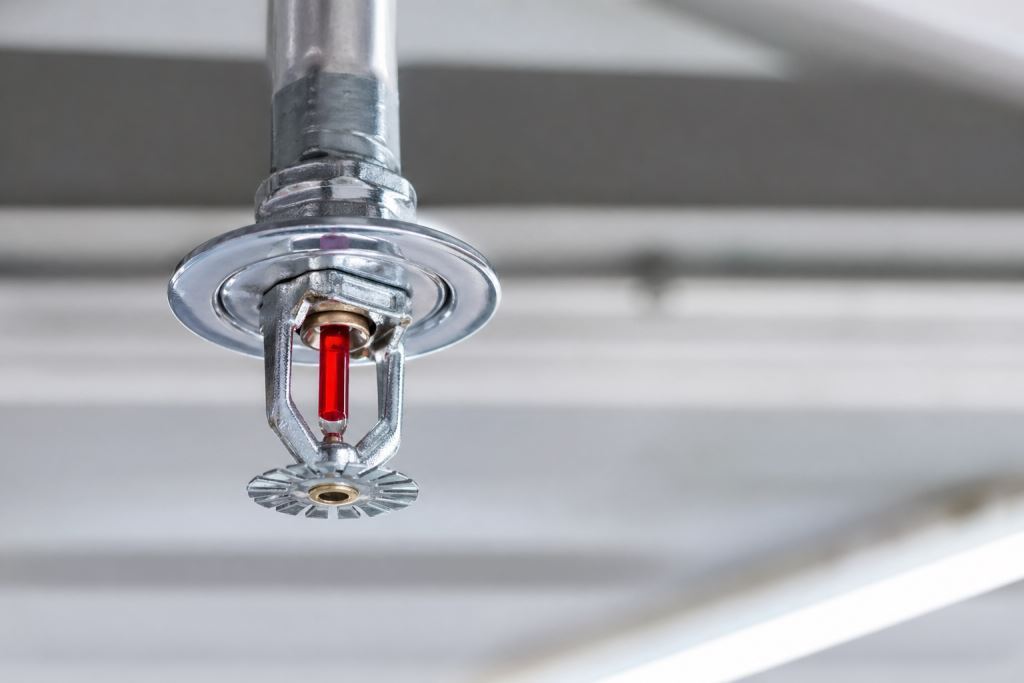

Каждый спринклер оснащён термочувствительным элементом, рассчитанным на строго определённую температуру. При её превышении запускается механизм разрушения замка.

💥 3. Разрушение теплового замка

Тепловой замок может быть выполнен в виде стеклянной колбы с жидкостью или плавкой вставки. Под воздействием температуры: жидкость в колбе расширяется, вызывая её разрушение; либо происходит расплавление соединительного элемента.

💧 4. Открытие оросителя и подача воды

После разрушения замка открывается выходное отверстие, и вода под давлением начинает распыляться через розетку оросителя, формируя заданную конфигурацию потока.

⚙️ 5. Переход системы в активный режим

Снижение давления в трубопроводе фиксируется автоматикой, после чего включаются насосные установки, обеспечивающие стабильную подачу воды. Одновременно активируются вспомогательные системы безопасности.

Ключевые технические параметры оросителей

Спринклеры являются критически важным элементом системы, и их характеристики строго регламентированы:

Диапазон температур срабатывания: от 57 до 182 °C, что позволяет применять их в различных эксплуатационных условиях.
Инерционность (время реакции): для низкотемпературных моделей — до 300 секунд;
для высокотемпературных — до 600 секунд.
Срок службы в дежурном режиме: до 10 лет при соблюдении условий эксплуатации.
Эксплуатационная особенность: после срабатывания ороситель является одноразовым элементом и подлежит обязательной замене.

📂 Документация по пожарной безопасности — основа надежной защиты объектов и людей, находящихся на их территории. Правильно подготовленные документы помогают сформировать систему пожарной профилактики, распределить ответственность между сотрудниками и обеспечить выполнение требований действующих нормативных актов. Для любых типов объектов — офисов, складов или производственных помещений — своевременность и точность такой документации напрямую влияют на уровень безопасности и снижение возможных рисков.

📝 Подробнее о документах по пожарной безопасности

Цветовая идентификация температурных режимов

Для упрощения подбора и контроля соответствия оборудования применяются стандартизированные цветовые маркировки термочувствительных колб:

оранжевый — 57 °C;
красный — 68 °C;
жёлтый — 79 °C;
зелёный — 93 °C;
синий — 141 °C;
фиолетовый — 182 °C.

Такая система кодирования позволяет быстро идентифицировать параметры срабатывания без дополнительной документации.

Роль и типы розеток оросителей

Розетка (дефлектор) спринклера выполняет не только защитную или декоративную функцию, но и является ключевым элементом формирования гидродинамики потока. Именно она определяет:

форму распыла;
плотность орошения;
направление и радиус покрытия.

В зависимости от конструкции и назначения различают несколько основных типов оросителей:

🎯 1. Позиционные

Обеспечивают строго заданное направление распыления. Применяются в системах, где важно контролировать геометрию водяного потока.

↗️ 2. Угловые

Оснащены специальными отражающими элементами, позволяющими формировать направленные струи или водяные завесы. Эффективны для защиты проёмов и локальных зон.

🌫 3. Тонкодисперсные

Создают облако мелкодисперсной влаги, увеличивая площадь контакта воды с огнём. Это повышает эффективность охлаждения и снижает расход огнетушащего вещества.

⚡ 4. Быстродействующие

Конструктивно оптимизированы для минимизации времени реакции. Используются в помещениях с большой высотой потолков или повышенными требованиями к скорости тушения.

Практическое значение и эксплуатационные аспекты

Спринклерные системы демонстрируют высокую эффективность благодаря сочетанию локального реагирования и автоматизации. Они позволяют:

быстро ограничить распространение огня;
снизить температурную нагрузку на конструкции;
уменьшить концентрацию дыма;
обеспечить условия для безопасной эвакуации.

При этом важно учитывать эксплуатационные ограничения, включая влияние температуры окружающей среды, необходимость регулярного обслуживания и риск вторичного ущерба от воды.

Итог

Спринклерные системы пожаротушения представляют собой инженерно выверенное решение, сочетающее точность, надёжность и адаптивность. Их способность к автономному обнаружению и локализации пожара делает их неотъемлемой частью современных систем безопасности, особенно на объектах с высокой степенью ответственности и значительными площадями.

✅ Часто задаваемые вопросы (FAQ) по спринклерным системам пожаротушения

1. Насколько быстро спринклерная система реагирует на возгорание?

Система срабатывает локально — только в зоне повышенной температуры. Обычно ороситель активируется в течение нескольких секунд после достижения критического теплового порога, что позволяет начать тушение на ранней стадии пожара.

2. Все ли спринклеры в помещении включаются одновременно при пожаре?

Нет. Срабатывает только тот ороситель, который оказался непосредственно в зоне высокой температуры. Это снижает расход воды и минимизирует возможный ущерб от затопления.

3. Можно ли повторно использовать спринклер после срабатывания?

Нет. После активации ороситель считается одноразовым элементом и подлежит обязательной замене вместе с восстановлением части системы.

4. Чем отличаются «сухие» и «мокрые» спринклерные системы?

В «мокрых» системах трубы постоянно заполнены водой, а в «сухих» — сжатым воздухом. «Сухие» применяются в неотапливаемых помещениях, где есть риск замерзания воды в трубопроводе.

5. Насколько важно регулярное обслуживание спринклерной системы?

Крайне важно. Регулярная проверка обеспечивает работоспособность всех элементов, предотвращает засоры, утечки и гарантирует корректное срабатывание системы в случае пожара.
