Дымовой пожарный извещатель — это ключевой элемент системы противопожарной безопасности, обеспечивающий своевременное обнаружение возгорания ещё на начальной стадии. Благодаря высокой чувствительности к продуктам горения, такие устройства способны подать сигнал тревоги задолго до распространения открытого пламени, что значительно повышает шансы на быструю эвакуацию людей и оперативное реагирование служб.
Правильный выбор и грамотное использование дымовых извещателей позволяют минимизировать риск гибели и материального ущерба при пожаре.
Значительная доля человеческих потерь и материального ущерба при пожарах связана с отсутствием или несвоевременной работой систем раннего обнаружения возгорания. Именно дым является первым сигналом неблагополучия, и его фиксация даёт шанс выиграть время для спасения людей и имущества.
Что представляет собой дымовой пожарный извещатель
Дымовой пожарный извещатель (его также называют датчиком дыма или анализатором дымовой среды) — это специализированное устройство, предназначенное для фиксации появления дыма на начальном этапе возгорания. При срабатывании оно подаёт тревожный сигнал, информируя людей о возможной опасности и позволяя предпринять экстренные меры.
Назначение
Дымовые пожарные извещатели (ДИП) служат для оперативного обнаружения очага возгорания и своевременного информирования людей о возникновшей угрозе. Сигнал тревоги, который издают такие устройства, специально сконструирован резким, громким и неприятным для слуха, чтобы его невозможно было проигнорировать даже на значительном расстоянии.
Современные модели извещателей выполняют целый комплекс функций:
- отслеживают состояние воздушной среды в контролируемом помещении;
- фиксируют наличие продуктов горения, отличая их от безвредного водяного пара;
- анализируют полученные данные в реальном времени, сопоставляя их с предустановленными параметрами;
- определяют факт возможного возгорания;
Принцип действия
Такие устройства относят к категории автономных (точечных) извещателей, так как они способны функционировать независимо друг от друга. Питание обеспечивается элементами типа батарей или аккумуляторов с рабочим напряжением до 9 В. При необходимости их можно объединять в единую цепь, формируя локальную систему обнаружения.
Один датчик способен эффективно контролировать пространство площадью до 50 м², однако реальная зона защиты определяется особенностями помещения — его конфигурацией, высотой потолков, численностью людей и нормативными требованиями по установке.
Способы оповещения
Современные устройства способны подавать сигнал тревоги различными способами. Чаще всего используется звуковая сирена, но встречаются модели с дополнительными каналами оповещения — ярким световым сигналом, речевыми сообщениями или даже тактильным воздействием (например, вибрацией подушки или матраса для пробуждения спящих).
Интеграция с «умным домом»
Технологии шагнули далеко вперёд: многие современные извещатели могут подключаться к системам «умного дома». В этом случае информация о пожаре поступает не только на встроенную сирену, но и напрямую на смартфон владельца, что обеспечивает контроль ситуации даже при отсутствии людей в помещении.
Современные устройства способны подавать сигнал тревоги различными способами. Чаще всего используется звуковая сирена, но встречаются модели с дополнительными каналами оповещения — ярким световым сигналом, речевыми сообщениями или даже тактильным воздействием (например, вибрацией подушки или матраса для пробуждения спящих).
Интеграция с «умным домом»
Технологии шагнули далеко вперёд: многие современные извещатели могут подключаться к системам «умного дома». В этом случае информация о пожаре поступает не только на встроенную сирену, но и напрямую на смартфон владельца, что обеспечивает контроль ситуации даже при отсутствии людей в помещении.
Конструктивные особенности
Параметры работы дымовых извещателей — размеры, чувствительность, скорость срабатывания и точность определения источника задымления — зависят от производителя и конкретной модели. Именно поэтому при выборе оборудования важно учитывать как характеристики устройства, так и условия эксплуатации.
Параметры работы дымовых извещателей — размеры, чувствительность, скорость срабатывания и точность определения источника задымления — зависят от производителя и конкретной модели. Именно поэтому при выборе оборудования важно учитывать как характеристики устройства, так и условия эксплуатации.
Последовательность срабатывания ДИП
- В помещении возникает возгорание, в воздух поступают продукты горения и образуется задымление.
- Смесь воздуха с частицами дыма попадает в измерительную камеру сенсора.
- Излучение от встроенного источника (ультрафиолетового или инфракрасного) отражается от твердых частиц и частично рассеивается.
- Светочувствительный элемент фиксирует изменённый сигнал и сравнивает его с установленными пороговыми значениями.
- При превышении допустимого уровня извещатель подаёт тревожный сигнал — включается звуковая сирена.
Виды дымовых пожарных извещателей
Современные системы противопожарной защиты включают несколько разновидностей дымовых извещателей. Несмотря на различия в конструкции и принципах работы, алгоритм их функционирования в целом схож:
- производится забор и контроль воздушной среды;
- данные сравниваются с заданными пороговыми параметрами;
- фиксируется наличие продуктов горения;
Оптико-электронные извещатели
Основой данных устройств является оптическая схема, включающая:
- излучатель (обычно светодиод), создающий инфракрасный луч;
- фотоприёмник (фотодиод), преобразующий отражённое излучение в электрический импульс;
- микропроцессорный модуль, обрабатывающий данные и определяющий факт задымления;
- сирену или другой элемент оповещения.
Для проверки работоспособности многие модели снабжены кнопкой «Тест», позволяющей имитировать тревожное срабатывание.
По типу исполнения оптико-электронные извещатели делятся на:
Точечные
Все элементы размещены в одном корпусе, как правило, круглой формы. Такие извещатели предназначены для небольших помещений с нормальными условиями эксплуатации — жилых комнат, офисов, гостиничных номеров, вестибюлей.
Принцип работы заключается в следующем: в штатном режиме луч проходит мимо фотодиода. При появлении дыма излучение отражается от его частиц и попадает на фотоприёмник. Система фиксирует аномалию и подаёт сигнал тревоги. Для защиты от ложных срабатываний камера датчика изготавливается из матового чёрного пластика, не пропускающего яркий свет и крупные частицы пыли, но свободно пропускающего воздух.
Точечные извещатели просты в установке, доступны по цене и широко применяются в быту и коммерческих объектах.
Линейные
Линейные датчики бывают:
- двухкомпонентные — состоят из излучателя и приёмника, расположенных на расстоянии до 100 м друг от друга;
- однокомпонентные — в одном корпусе объединены излучатель и приёмник, а напротив устанавливается пассивный отражатель.
Принцип работы заключается в контроле прямого луча: при задымлении он частично блокируется частицами дыма, что фиксируется приёмником. В однокомпонентных системах отражённый от призмы луч проходит помещение дважды, что повышает точность измерений и снижает вероятность ложной тревоги.
Линейные извещатели эффективны на объектах с большой площадью и сложной архитектурой — складах, ангарах, торговых залах.
Аспирационные извещатели
Название связано с процессом аспирации — принудительного забора воздуха. Устройство включает:
- приёмный модуль с излучателем и фотоприёмником;
- лазерный источник излучения;
- вентилятор или насос;
- систему трубопроводов с отверстиями.
Принцип работы: насос подаёт воздушные массы в анализирующую камеру, где инфракрасный лазер фиксирует наличие дыма.
Преимущества аспирационных извещателей:
- высокая чувствительность, позволяющая применять их в условиях сильной запылённости, резких перепадов температур, на взрывоопасных и технологически сложных объектах;
- расположение основного блока вне контролируемой зоны, что увеличивает его надёжность;
- возможность защиты помещений значительной площади благодаря трубопроводам большой длины.
Из-за высокой стоимости аспирационные системы используют преимущественно на объектах культурного и промышленного назначения — в музеях, аэропортах, галереях, складах.
Ионизационные извещатели
В их конструкции предусмотрены две пластины, между которыми создаётся ток за счёт ионизации воздуха радиоактивным источником. При попадании дыма ионы нейтрализуются, ток снижается и срабатывает тревога.
Несмотря на высокую чувствительность, такие датчики в настоящее время практически не применяются, так как использование радиоактивных материалов связано с риском для здоровья человека и сложностями в утилизации.
Дополнительная классификация дымовых пожарных извещателей
Дымовые извещатели различаются по нескольким ключевым признакам, что позволяет подобрать оптимальный вариант в зависимости от специфики объекта и требований безопасности.
По способу подключения
- Автономные — работают на встроенных батарейках или аккумуляторах. Отличаются простотой монтажа и независимостью от электросети, что делает их удобным решением для квартир, частных домов и небольших помещений.
- Сетевые — питаются от электрической сети здания и часто оснащаются резервным источником (аккумулятором). Такие модели обеспечивают более стабильную работу и применяются на крупных объектах, где требуется непрерывный контроль.
По способу передачи информации
- Пороговые — реагируют на достижение определённого уровня задымлённости. При превышении порогового значения извещатель подаёт сигнал тревоги.
- Аналоговые — передают в систему точные показатели задымления в режиме реального времени, что позволяет проводить более гибкий анализ обстановки и применять интеллектуальные алгоритмы обработки данных.
- Радиоканальные — взаимодействуют с приёмно-контрольной аппаратурой по беспроводному каналу, используя радиосигнал. Это решение востребовано там, где прокладка кабеля затруднена или нежелательна (например, в исторических зданиях).

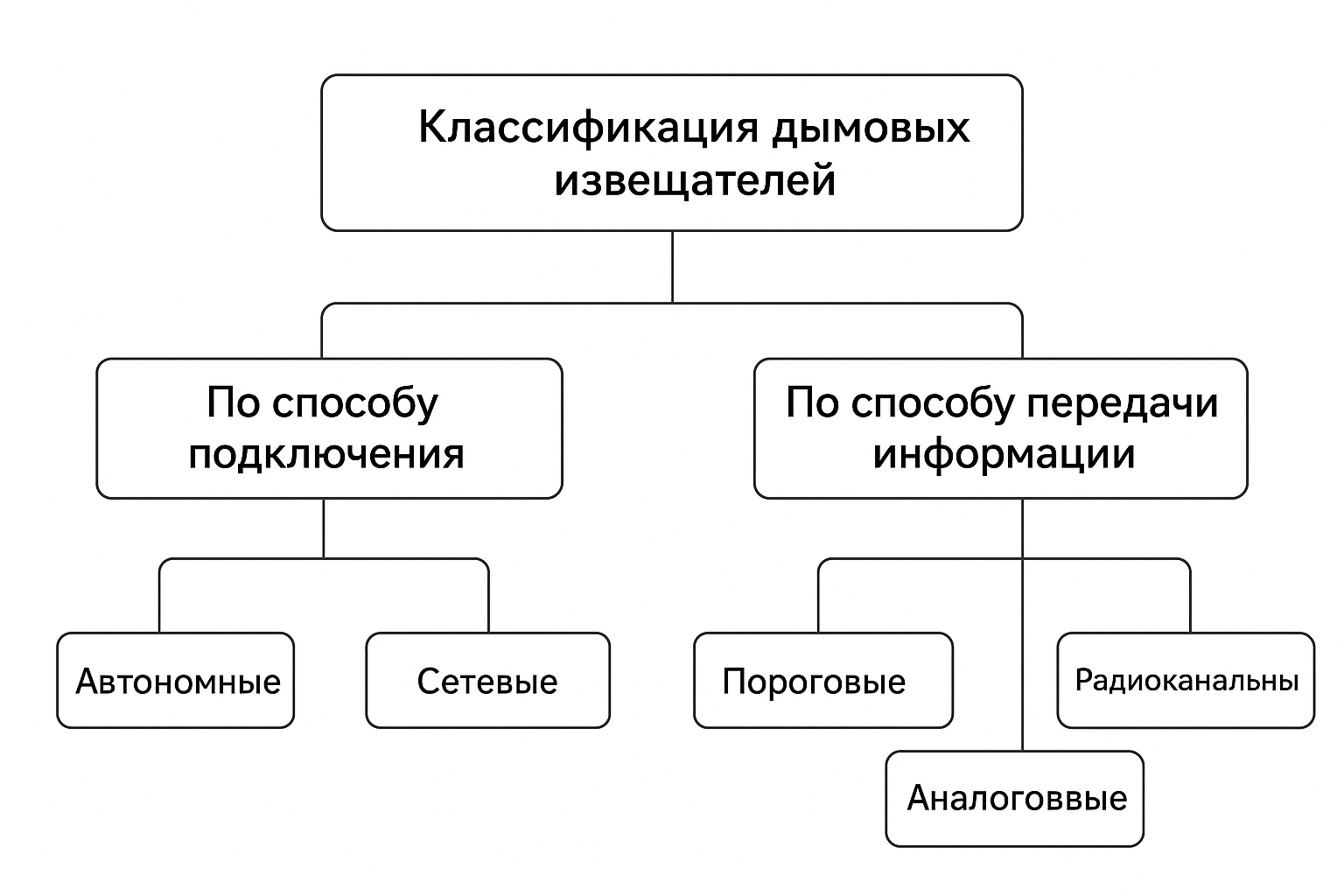

Сравнительная таблица дымовых извещателей
Классификация дымовых извещателей по источнику питания и способу передачи данных позволяет грамотно выбрать оборудование под конкретные условия эксплуатации — от небольших жилых помещений до масштабных объектов с повышенными требованиями к надёжности противопожарной защиты.
