Огонь развивается стремительно — иногда всего несколько минут отделяют спокойствие от беды. Именно поэтому в зданиях устанавливают пожарные извещатели — устройства, которые первыми замечают дым, пламя или опасное повышение температуры. Они работают тихо и незаметно, но именно от их своевременного сигнала зависит скорость реакции и эффективность эвакуации.
В этой статье мы разберёмся, как устроены пожарные извещатели, какие бывают их типы и почему грамотный выбор играет ключевую роль в системе противопожарной защиты.
Пожарный извещатель
Пожарный извещатель представляет собой автоматизированное техническое средство, предназначенное для раннего выявления признаков возгорания и последующей передачи сигнала в систему пожарной сигнализации либо комплекс автоматической противопожарной защиты. В основе его работы лежит непрерывный мониторинг параметров окружающей среды. В зависимости от конструктивного исполнения и типа чувствительного элемента извещатель может фиксировать различные факторы, свидетельствующие о начале пожара: появление дыма, повышение температуры выше допустимого порога или наличие открытого пламени.
После регистрации опасного события устройство мгновенно формирует тревожный сигнал, который поступает в центральный пульт или управляющую систему. Это позволяет не только оперативно предупредить персонал и находящихся в помещении людей о возможной угрозе, но и автоматически инициировать запуск других элементов противопожарного комплекса — систем оповещения, эвакуации или автоматического пожаротушения.
Сегодня пожарные извещатели являются обязательным элементом обеспечения пожарной безопасности на объектах различного назначения. Они устанавливаются в жилых многоквартирных домах и частных коттеджах, применяются в административных и торговых центрах, на промышленных предприятиях, в медицинских и образовательных учреждениях, аэропортах, вокзалах и иных местах массового пребывания людей. Их ключевая задача — минимизировать время между возникновением пожара и принятием мер по его локализации и эвакуации, что напрямую влияет на сохранность жизни и имущества.
Сегодня пожарные извещатели являются обязательным элементом обеспечения пожарной безопасности на объектах различного назначения. Они устанавливаются в жилых многоквартирных домах и частных коттеджах, применяются в административных и торговых центрах, на промышленных предприятиях, в медицинских и образовательных учреждениях, аэропортах, вокзалах и иных местах массового пребывания людей. Их ключевая задача — минимизировать время между возникновением пожара и принятием мер по его локализации и эвакуации, что напрямую влияет на сохранность жизни и имущества.
Виды пожарных извещателей
Пожарные извещатели представляют собой обширный класс устройств, различающихся по принципу действия и сфере применения. Каждый тип предназначен для работы в определённых условиях и реагирует на специфические признаки возгорания. Корректный выбор разновидности датчика напрямую влияет на эффективность противопожарной защиты объекта. Рассмотрим основные категории.
Дымовые извещатели
Это наиболее распространённый тип, ориентированный на фиксацию появления дыма в воздухе. Подразделяются на две основные группы:
- Ионизационные – высокочувствительные устройства, способные обнаруживать мельчайшие частицы дыма, возникающие при тлении материалов. Работают на основе процесса ионизации воздуха с использованием микродоз радиоактивного вещества (безопасного для человека). При попадании частиц дыма ионизация нарушается, что вызывает сигнал тревоги. Особенно эффективны в помещениях, где возможно тление мягкой мебели или текстиля.
- Фотоэлектрические (оптико-электронные) – функционируют по принципу рассеивания светового потока. Внутри корпуса размещены источник света и фотоприёмник. В нормальных условиях луч не попадает на сенсор, однако при задымлении частицы дыма изменяют траекторию света, вызывая срабатывание. Наиболее результативны при обнаружении плотного дыма, возникающего при быстром горении.
Тепловые извещатели
Реагируют не на дым, а на повышение температуры в помещении. Применяются там, где образование дыма или пара связано не только с возгоранием (например, кухни, производственные зоны). Существуют следующие разновидности:
- Максимальные – срабатывают при достижении заранее установленного предельного значения температуры.
- Дифференциальные – реагируют на резкий рост температуры за короткий промежуток времени.
- Максимально-дифференциальные – совмещают оба принципа: фиксируют либо превышение критического значения, либо ускоренное повышение температуры.
Извещатели пламени
Данные устройства ориентированы на регистрацию излучения, возникающего при горении (инфракрасного или ультрафиолетового спектра). Они не реагируют на дым, зато моментально фиксируют открытое пламя. Используются в помещениях с повышенной пожарной нагрузкой — на складах ГСМ, в ангарах, на химических и промышленных объектах, где возможен стремительный рост очага пожара.
Газовые извещатели
Назначение этих устройств — выявление токсичных продуктов горения, прежде всего угарного газа (СО). Это особенно важно в условиях, где существует риск отравления продуктами неполного сгорания топлива — в жилых домах с печным отоплением, котельных или гаражах. Такие датчики могут быть частью как общей пожарной сигнализации, так и автономных систем контроля воздуха.
Комбинированные извещатели
Устройства, объединяющие несколько принципов обнаружения пожара. Наиболее распространены дымо-тепловые датчики, реагирующие одновременно на появление дыма и рост температуры. Это повышает достоверность работы и снижает вероятность ложных срабатываний. Комбинированные модели востребованы на объектах с разнообразными сценариями возникновения пожара.
Ручные извещатели
Наиболее простой и надёжный способ инициировать пожарную тревогу. Представляют собой устройства с кнопкой или рычагом, которые активируются человеком при обнаружении возгорания. Обычно устанавливаются в общественных зданиях, коридорах, на путях эвакуации и лестничных клетках.
Подбор типа пожарного извещателя должен учитывать назначение помещения и условия его эксплуатации. Так, установка дымовых датчиков в кухонных зонах может вызвать многочисленные ложные срабатывания из-за пара и дыма от приготовления пищи. В то же время использование только тепловых извещателей в жилых комнатах может привести к позднему обнаружению возгорания. Оптимальным решением нередко становится комбинация различных типов устройств, обеспечивающая комплексную и своевременную защиту.
В дополнение к основным критериям классификации, перечисленным выше, нормативный документ ГОСТ Р 53325-2012 (п. 4.1.1.4) предусматривает возможность использования и иных признаков. Это означает, что распределение пожарных извещателей по категориям не ограничивается только базовыми параметрами — допускается учитывать дополнительные характеристики, определяемые назначением оборудования, принципом его действия или условиями эксплуатации.
ГОСТ Р 53325-2012 Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний
Например, если рассматривать классификацию пожарных извещателей не по типу применяемых сенсоров, а по принципу функционирования, их условно делят на пороговые и аналоговые системы.
Пороговые и аналоговые пожарные извещатели
Пороговые извещатели
Такие устройства работают автономно: внутри каждого из них заранее задан определённый порог чувствительности — то есть конкретное значение контролируемого физического параметра (температуры, задымлённости или радиационного излучения пламени). При его превышении детектор самостоятельно инициирует сигнал тревоги и передаёт его по шлейфу на контрольно-приёмный прибор (КПП).
Недостаток этой схемы заключается в том, что поиск конкретного сработавшего устройства возлагается на обслуживающий персонал: необходимо вручную проверить весь шлейф, что занимает дополнительное время и усложняет процесс локализации источника опасности.
Аналоговые извещатели
Более современный и надёжный принцип работы реализован в аналоговых системах. В этом случае сам извещатель выполняет функцию только сенсора, а обработка сигналов осуществляется на уровне КПП. С датчиков непрерывно поступают значения измеряемых параметров, которые проходят сравнение с эталонными данными. При этом анализируется не единичное превышение, а усреднённая серия измерений. Такой подход существенно снижает вероятность ложных срабатываний, вызванных кратковременными помехами или техническими сбоями.
Важно учитывать, что в автоматизированных системах пожарной безопасности ошибки недопустимы: каждая ложная тревога приводит к нецелесообразному расходу огнетушащих веществ и дестабилизирует работу объекта.
Адресные пожарные извещатели
К категории наиболее технологичных относятся адресные извещатели, включающие как ручные, так и автоматические устройства. Их ключевая особенность заключается в наличии уникального цифрового адреса, который вместе с показаниями датчиков передаётся на контрольно-приёмный прибор. Благодаря этому оператор или система управления получает точную информацию о месте возникновения тревоги без необходимости проверки всего шлейфа.
На объектах категорий «А» и «Б» (с повышенной пожарной опасностью) внедряются адресно-аналоговые системы пожарной сигнализации. По сути, это компьютеризированная сеть, состоящая из адресных датчиков, объединённых линией связи, и центрального приёмно-контрольного устройства. В режиме реального времени на пульте отображается состояние каждого извещателя, что обеспечивает высокую скорость и точность обнаружения пожара, а также позволяет минимизировать время реагирования.
Точечные пожарные извещатели

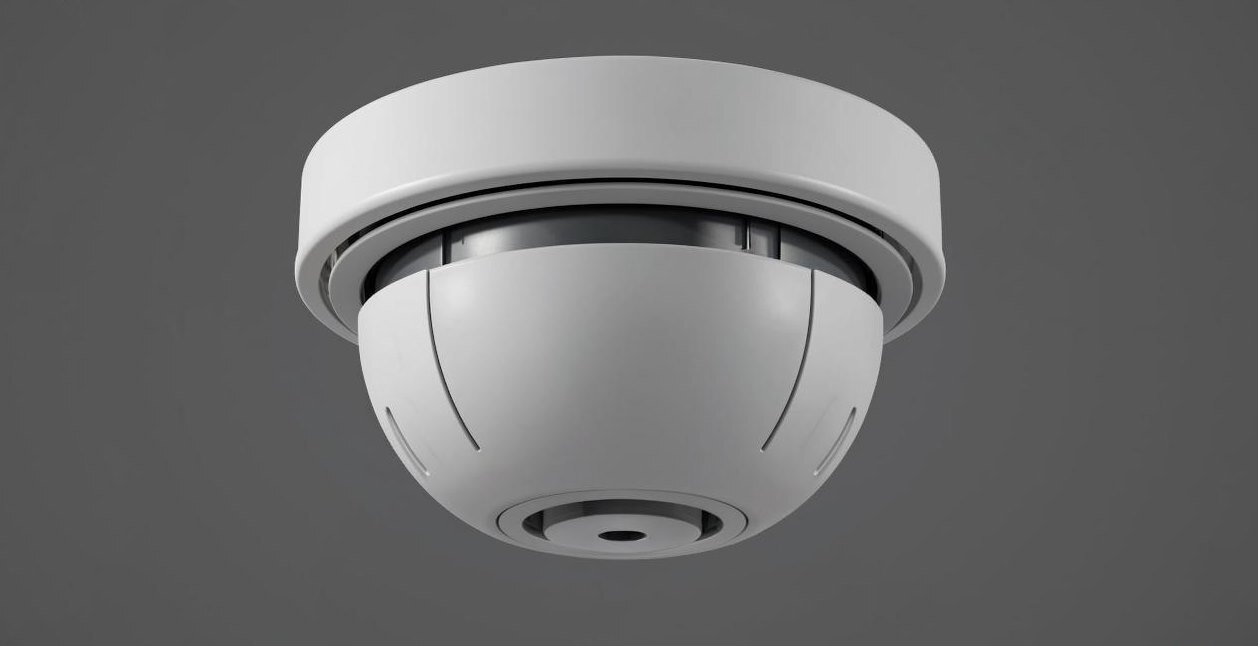

Точечные извещатели – это компактные устройства, предназначенные для локального контроля состояния окружающей среды в пределах ограниченной зоны. Чаще всего они устанавливаются на потолке, реже — на стенах помещений. Питание таких датчиков может осуществляться от автономной батареи либо от слаботочной сети. Благодаря простоте конструкции и надёжности работы они широко применяются в жилых квартирах, офисах и общественных зданиях.
Принцип функционирования
Точечный извещатель работает в круглосуточном режиме, постоянно анализируя воздушную среду в зоне контроля. При обнаружении признаков возгорания прибор переходит в режим тревоги:
- в составе централизованной системы пожарной сигнализации он передаёт информацию на приёмно-контрольный прибор (ПКП);
- автономные модели активируют встроенную звуковую сирену, мгновенно оповещая людей о возможной угрозе.
Характерные особенности точечных извещателей
Зона контроля – как правило, имеет радиальную форму. Для дымовых моделей максимальный радиус действия составляет около 6–6,5 метров. Чтобы обеспечить надёжное покрытие, датчики размещают так, чтобы зоны контроля перекрывали всё помещение.
Разновидности:
Разновидности:
Классические (проводные) – подключаются к системе сигнализации и питаются от сети. Могут быть:
Автономные – функционируют на батарейках, часто оснащены встроенной сиреной, а в некоторых моделях предусмотрен модуль связи для передачи сигнала на систему пожарной сигнализации.
- адресные, позволяющие точно определить место срабатывания;
- безадресные, передающие сигнал только по шлейфу, без конкретизации конкретного устройства.
Автономные – функционируют на батарейках, часто оснащены встроенной сиреной, а в некоторых моделях предусмотрен модуль связи для передачи сигнала на систему пожарной сигнализации.
Тип определяемого фактора пожара – в зависимости от конструкции прибор может реагировать на дым, резкий рост температуры, появление открытого пламени или выделение определённых газов (например, угарного).
Сравнение с линейными извещателями
В отличие от точечных устройств, линейные извещатели работают по иному принципу. Они формируют инфракрасный луч между излучателем и приёмником (или отражателем). При нормальных условиях луч проходит без помех, однако при задымлении свет рассеивается, и датчик фиксирует нарушение сигнала.
- Линейные модели контролируют только дым и не реагируют на тепло или пламя.
- Их главное преимущество – возможность защиты больших помещений длиной до 100–150 м, где вместо одного линейного извещателя потребовалось бы установить несколько точечных.
Наиболее распространённые разновидности точечных извещателей
- Дымовые – применяются чаще всего. Их задача — своевременно обнаруживать тлеющее возгорание (мебель, дерево, пластик и текстиль).
- Тепловые – встречаются реже. Срабатывают при резком росте температуры или при достижении критического значения. Такие устройства целесообразны на объектах, где пожары развиваются с большим выделением тепла и высокая температура возникает раньше появления плотного дыма (например, склады с ГСМ, производственные зоны).
Как правильно выбрать тип пожарного извещателя для конкретного объекта
Выбор подходящего пожарного извещателя определяется архитектурно-планировочными характеристиками объекта и условиями его эксплуатации. На первом этапе необходимо учитывать площадь помещений, их высоту, назначение и особенности внутренней среды.
Влияние геометрии помещений
Для точечных извещателей зона контроля напрямую связана с высотой установки. Чем выше потолок, тем меньше радиус обнаружения пожара. Так, при монтаже на отметке 9–12 метров дымовые и тепловые датчики теряют эффективность, поэтому их применение регламентами не допускается. В подобных случаях используют альтернативные решения: линейные, аспирационные или оптоволоконные извещатели, обеспечивающие корректное функционирование в больших по высоте и объёму залах.
СП 484.1311500.2020 — свод правил, который называется «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования».
Ключевые критерии выбора
При подборе оборудования необходимо учитывать:
Наиболее вероятные факторы возгорания.
- Для большинства жилых и общественных зданий оптимальны дымовые извещатели, реагирующие на появление дыма на ранней стадии пожара.
- Для производственных объектов и складских комплексов выбор зависит от характера деятельности и типа материалов (например, на складах ГСМ предпочтительны тепловые или пламени).
Тип системы оповещения и алгоритм работы сигнализации.
Категория объекта.
- От этого зависит, использовать ли адресные модели, позволяющие точно определить место возникновения возгорания, или достаточно безадресных, фиксирующих тревогу в пределах определённого шлейфа.
Категория объекта.
- Для квартир, индивидуальных домов и гаражей, как правило, достаточно установки автономных дымовых извещателей с питанием от батарейки и встроенной сиреной.
- Для бизнес-центров, торговых и социальных объектов требуется более сложная система, основанная на требованиях нормативных документов: СП 484, ФЗ-123, а также других действующих стандартов. В таких случаях выполняются расчёты зон покрытия и проектирование с учётом конкретных рисков.
Рекомендации по выбору пожарных извещателей
Выбор пожарного извещателя нельзя свести к универсальному решению. Для жилых помещений подойдут простые автономные устройства, тогда как для объектов с массовым пребыванием людей или повышенной пожарной опасностью необходим комплексный анализ, применение специализированных датчиков и строгое соответствие нормативным требованиям.
