Дренчерная система пожаротушения: надежная защита объектов повышенного риска в условиях мгновенного реагирования

📄 Оглавление

🧯Общая характеристика и принцип работы
🧯Конструкция и расчетные параметры
🧯Водоснабжение и ресурсы
🧯Типы дренчерных систем
🧯Физическая эффективность
🧯Области применения
🧯Сравнение со спринклерными системами
🧯Особенности проектирования
🧯Итог

Современные требования к промышленной и гражданской безопасности предъявляют повышенные стандарты к системам противопожарной защиты, особенно на объектах с высокой пожарной нагрузкой. В этих условиях дренчерные системы пожаротушения занимают особое место благодаря своей способности обеспечивать мгновенное и масштабное подавление очага возгорания.

🧯

В отличие от локализованных решений, такие системы создают водяную завесу или сплошное орошение защищаемой зоны, минимизируя риск распространения огня и снижая тепловое воздействие на конструкции и оборудование.

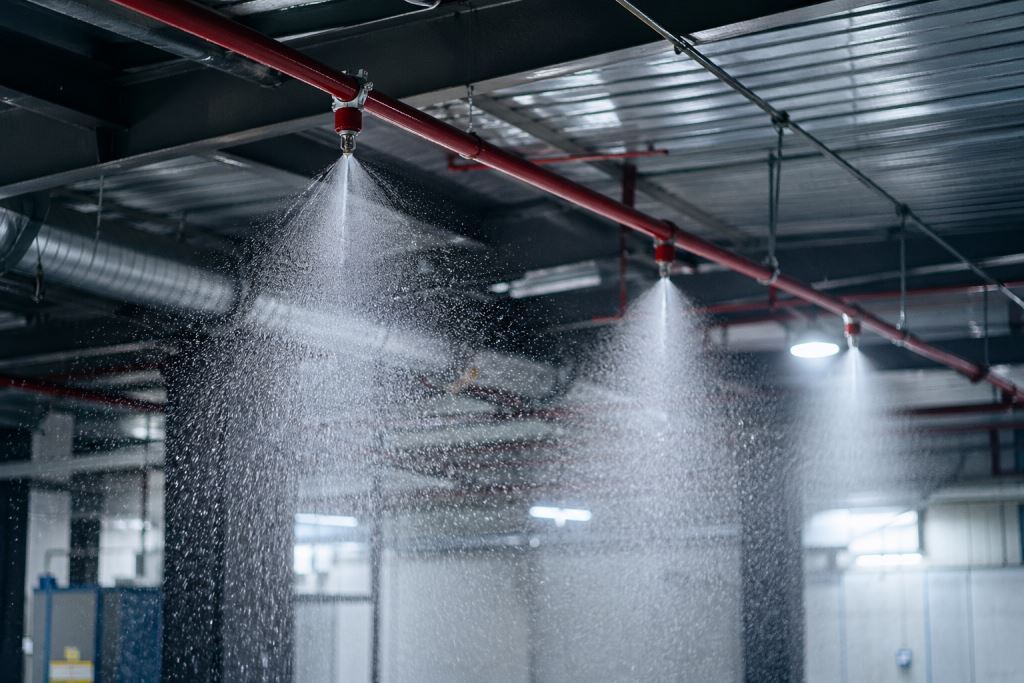

Дренчерная система пожаротушения — Изображение от chatGPT

Их применение оправдано там, где требуется высокая скорость реагирования и гарантированное покрытие всей площади — от производственных комплексов до складских и энергетических объектов.

Дренчерные системы пожаротушения относятся к классу высокоинтенсивных автоматических установок, предназначенных для мгновенного подавления пожара на всей защищаемой площади. Их концепция принципиально отличается от локальных методов: вместо точечного воздействия реализуется одновременное орошение всего объема помещения или технологической зоны.

Это позволяет не просто бороться с уже возникшим очагом, а формировать среду, в которой распространение огня становится физически затруднительным или невозможным.

Общая характеристика и принцип работы

Ключевым элементом системы являются дренчерные оросители — распылители открытого типа без тепловых замков. В нормальном состоянии они всегда готовы к работе, а подача огнетушащего вещества (чаще всего воды или водного раствора с добавками) осуществляется только после получения сигнала от автоматической пожарной сигнализации.

Алгоритм функционирования включает несколько последовательных стадий:

🔥 1. Обнаружение пожара

Датчики фиксируют опасные факторы: повышение температуры (обычно выше 60–75°C), скорость ее роста (5–10°C/мин и более), задымление или инфракрасное излучение.

🧠 2. Анализ сигнала

Контроллер сопоставляет параметры с пороговыми значениями. Время обработки — порядка 0,5–2 секунд.

🚀 3. Пуск системы

Открываются запорные устройства и запускаются насосы. Длительность — 1–3 секунды.

💧 4. Подача огнетушащего вещества

Вода или пена поступает в трубопроводы и распределяется по всей сети.

🌊 5. Орошение

Через открытые дренчеры происходит одновременный выброс жидкости на всю защищаемую площадь.

Полное время выхода системы на рабочий режим составляет:

для заливных систем — 5–10 секунд;
для сухотрубных — до 20–30 секунд (из-за заполнения трубопроводов).

Конструкция и расчетные параметры

Дренчерная система представляет собой трубопроводную сеть с оросителями диаметром 10, 12 или 15 мм. Расположение элементов строго нормируется:

площадь, контролируемая одним оросителем — до 9 м²;
расстояние между оросителями — не менее 3 м;
расстояние до стен — около 1,5 м.

Основной расчетный параметр — интенсивность подачи воды:

базовое значение — 0,5 л/с на 1 м²;
при высокой пожарной нагрузке — до 1,0–1,5 л/с·м².

Например, для объекта площадью 1000 м²:

минимальный расход составит около 500 л/с;
при повышенной опасности — до 1500 л/с.

Скорость движения воды:

в магистральных трубопроводах — не менее 10 м/с;
в распределительных линиях — не менее 3 м/с.

Водоснабжение и ресурсы

Системы проектируются с учетом непрерывной работы в течение длительного времени. Обычно используется двухступенчатая схема:

резервный источник — обеспечивает подачу воды в первые 10 минут;
основной источник — рассчитан минимум на 60 минут работы при максимальном расходе.

Общий объем воды для крупных объектов может достигать десятков тысяч кубических метров, что требует наличия мощных насосных станций и резервуаров.

Типы дренчерных систем

Классификация	Описание
По заполнению трубопроводов	✔сухотрубные — применяются при температурах до –40°C, имеют небольшую задержку (до 30 секунд); ✔заливные — трубы постоянно заполнены водой, обеспечивают практически мгновенное срабатывание.
По конструкции оросителей	✔щелевые (лопаточные) — формируют водяные завесы шириной до 3–6 м, используются для защиты проемов; ✔розеточные — создают круговое орошение радиусом 2–4 м; ✔тонкораспыленные — формируют капли менее 150–200 мкм, повышая эффективность охлаждения; ✔специальные — имеют заданные углы распыла (30°–120°) для защиты оборудования и резервуаров.
По способу запуска	✔электрический; ✔гидравлический; ✔пневматический; ✔комбинированный (с резервированием каналов).

Физическая эффективность

Дренчерные системы эффективны благодаря совокупности физических процессов:

охлаждение: испарение 1 литра воды поглощает около 2,26 МДж тепла;
снижение температуры: в зоне пожара возможно падение температуры на сотни градусов за первые минуты;
экранирование: водяная завеса уменьшает тепловое излучение на 30–70%;
осаждение дыма и токсинов;
предотвращение повторного возгорания за счет увлажнения поверхностей.

Преимущества

✔высокая скорость реагирования — 5–30 секунд;
✔одновременное покрытие 100% площади;
✔снижение риска распространения пожара на 70–90%;
✔возможность многократного использования без замены оросителей;
✔работоспособность при отрицательных температурах;
✔простота конструкции и высокая надежность.

Недостатки

✔большой расход воды — до 1000–1500 л/с;
✔значительный материальный ущерб от орошения;
✔ограниченное применение в помещениях с электрооборудованием;
✔невозможность использования для веществ, реагирующих с водой;
✔необходимость мощной инфраструктуры.

Области применения

Дренчерные системы применяются на объектах с высокой пожарной нагрузкой (более 500–1000 кВт/м²):

нефтехимические и химические предприятия;
склады ГСМ и легковоспламеняющихся жидкостей;
деревообрабатывающие и целлюлозные производства;
лакокрасочные предприятия;
подземные парковки;
взрывоопасные технологические установки.

Также они широко используются для создания водяных завес в проемах, атриумах и на открытых площадках.

Сравнение со спринклерными системами

Параметр	Дренчерная система	Спринклерная система
Принцип работы	✔одновременное орошение всей площади	✔локальное срабатывание
Время реакции	✔5–30 с	✔30–120 с
Расход воды	✔0,5–1,5 л/с·м²	✔0,1–0,2 л/с·м²
Повторное использование	✔возможно	✔требуется замена
Ущерб от воды	✔высокий	✔умеренный

Особенности проектирования

Проектирование выполняется индивидуально для каждого объекта и учитывает:

площадь и конфигурацию помещений;
категорию пожарной опасности;
тип и количество горючих материалов;
требуемую интенсивность орошения;
гидравлические параметры сети.

Нарушение расчетных параметров может привести к снижению эффективности системы, поэтому точность инженерных расчетов критически важна.

Итог

Дренчерные системы пожаротушения представляют собой мощный инструмент быстрого реагирования, ориентированный на предотвращение катастрофического развития пожара. Их эффективность определяется сочетанием высокой интенсивности подачи огнетушащего вещества (до 1,5 л/с·м²), минимального времени запуска (до 30 секунд) и полного охвата защищаемой зоны.

Несмотря на значительный расход ресурсов и возможный ущерб от воды, такие системы остаются незаменимыми на объектах, где даже кратковременная задержка в тушении — порядка 10–20 секунд — может привести к неконтролируемому распространению огня и серьезным последствиям.

В России требования к дренчерным оросителям устанавливаются действующим стандартом ГОСТ Р 51043-2002 «Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний». Этот документ пришёл на смену ГОСТ Р 51043-97, который был отменён с 1 июля 2003 года.

❓ Часто задаваемые вопросы по дренчерным системам пожаротушения

Чем дренчерная система принципиально отличается от других систем пожаротушения?

Главное отличие — одновременное срабатывание всех оросителей по всей защищаемой площади. В отличие от спринклерных систем, которые реагируют локально, дренчер создает сплошную зону орошения с интенсивностью до 0,5–1,5 л/с·м², что позволяет быстро подавить пожар и предотвратить его распространение.

За какое время система начинает тушение после обнаружения пожара?

Время реакции зависит от типа системы:

заливные — 5–10 секунд;

сухотрубные — до 20–30 секунд.

В целом, полный цикл от обнаружения до начала орошения занимает не более 30 секунд, что критически важно при быстро развивающихся пожарах.

Где целесообразно использовать дренчерные установки?

Они применяются на объектах с высокой пожарной нагрузкой: нефтехимия, склады ГСМ, деревообработка, лакокрасочные производства, подземные паркинги. Также используются для создания водяных завес в проемах и на открытых площадках.

Какие основные недостатки у дренчерных систем?

Ключевые минусы — высокий расход воды (до 1000–1500 л/с на крупных объектах) и возможный материальный ущерб от заливки. Кроме того, они не подходят для веществ, реагирующих с водой, и требуют мощной инфраструктуры водоснабжения.

Нужно ли обслуживать систему после срабатывания?

Да, но в меньшем объеме по сравнению со спринклерными системами. Дренчерные оросители не требуют замены, однако необходимо проверить датчики, запорную арматуру, насосы и трубопроводы, а также восстановить запас огнетушащего вещества для дальнейшей эксплуатации.
