Подшипники: виды, устройство, особенности выбора и эксплуатации

🔍 Оглавление

📌 Зачем нужны подшипники
📌 Основные виды подшипников
📌 Радиальные подшипники
📌 Радиально-упорные модели
📌 Конические подшипники
📌 Упорные подшипники
📌 Как читать обозначение подшипника
📌 Что учитывать при выборе
📌 Почему подшипник выходит из строя
📌 Подшипник как часть всей системы

Подшипники относятся к деталям, работа которых обычно остается незаметной, пока механизм функционирует нормально. От их состояния зависят плавность вращения валов, уровень трения, устойчивость узлов к нагрузкам и общий ресурс оборудования. При выборе подшипника учитывают не только его размеры, но и направление и величину нагрузки, частоту вращения, температуру, наличие загрязнений и другие условия эксплуатации. Основные виды и характеристики подшипников представлены на сайте https://vspodshipnik.ru

Зачем нужны подшипники

Основная задача подшипникового узла заключается в обеспечении относительного движения деталей с минимальными потерями и контролируемым трением. Наиболее распространенный вариант — подшипник качения. В его конструкции между внутренним и наружным кольцами находятся тела качения: шарики или ролики.

При вращении внутреннего кольца тела качения перемещаются по дорожкам качения, благодаря чему скольжение в значительной степени заменяется качением. Это позволяет использовать подшипники в самых разных механизмах — от электродвигателей и насосов до транспортных машин, станков и промышленного оборудования.

При этом подшипник нельзя рассматривать как универсальную деталь, которую можно установить вместо любой другой модели с таким же посадочным диаметром. Конструкция каждой разновидности рассчитана на определенное сочетание нагрузок и условий работы.

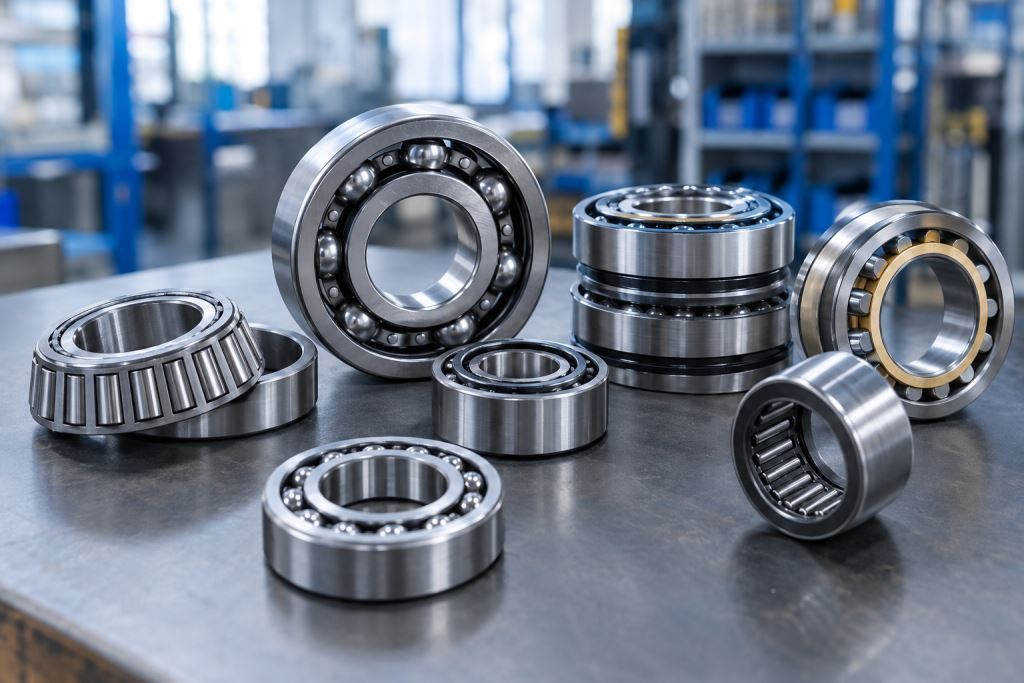

Основные виды подшипников

По типу тел качения подшипники условно разделяют на шариковые и роликовые.

Шариковые модели используют шарики в качестве тел качения. Они отличаются сравнительно небольшим сопротивлением вращению и могут работать при значительных частотах вращения.

Одним из наиболее распространенных вариантов являются однорядные радиальные шариковые подшипники. Для них действует отдельный стандарт ГОСТ 8338-2022, устанавливающий классификацию, присоединительные размеры и рекомендации по применению и эксплуатации.

Роликовые подшипники используют ролики цилиндрической, конической, сферической или игольчатой формы. Выбор конкретного типа определяется прежде всего направлением и величиной нагрузки, а также особенностями самого механизма.

Основные конструктивные группы

радиальные
радиально-упорные
упорные
конические
цилиндрические
сферические
игольчатые

Такое разделение связано не просто с внешней формой. Геометрия дорожек качения и тел качения определяет, какую нагрузку способен воспринимать узел и каким образом он будет работать при вращении.

Радиальные подшипники

Радиальные подшипники предназначены преимущественно для восприятия нагрузки, направленной перпендикулярно оси вала. На практике на них также могут воздействовать осевые усилия, однако их способность воспринимать такую нагрузку зависит от конкретной конструкции.

Однорядные радиальные шариковые подшипники получили широкое распространение благодаря относительно простой конструкции и универсальности. Они применяются в электродвигателях, вентиляторах, редукторах, насосном оборудовании, приводах и различных механизмах.

Важное преимущество такого решения — возможность эксплуатации при достаточно высокой частоте вращения. Но при выборе необходимо учитывать не только номинальную нагрузку, а весь режим работы узла.

Радиально-упорные модели

Радиально-упорные подшипники рассчитаны на одновременное восприятие радиальной и осевой составляющих нагрузки. Их конструкция предусматривает определенный угол контакта, от которого во многом зависит распределение усилий.

Такие подшипники применяют там, где вал должен сохранять устойчивое положение не только под действием радиальной нагрузки. При этом направление осевого усилия и схема установки имеют большое значение.

Для однорядных шариковых радиально-упорных подшипников действуют отдельные технические требования и обозначения, включая параметры, связанные с углом контакта и группой преднатяга.

Конические подшипники

Особенность конического подшипника заключается в форме дорожек качения и роликов. Благодаря такой геометрии он способен воспринимать одновременно радиальную и осевую нагрузку.

Конические подшипники особенно востребованы в механизмах, где требуется выдерживать значительные комбинированные усилия. При их монтаже необходимо учитывать направление нагрузки, регулировку и взаимодействие с сопряженной деталью.

Для однорядных конических подшипников действует ГОСТ 27365-2023, который устанавливает их классификацию, присоединительные размеры, а также положения, относящиеся к применению и эксплуатации.

Упорные подшипники

Упорная конструкция предназначена прежде всего для восприятия осевых усилий. В зависимости от исполнения подшипник может работать с нагрузкой одного или двух направлений.

В 2025 году был введен ГОСТ 7872-2025, распространяющийся на одинарные и двойные шариковые упорные подшипники и устанавливающий их классификацию и указания по применению и эксплуатации.

При использовании таких деталей особенно важно правильно определить направление действующей нагрузки. Даже качественный подшипник не сможет нормально работать, если его конструкция не соответствует реальному режиму работы механизма.

Как читать обозначение подшипника

Маркировка — это не случайный набор цифр и букв. Она содержит сведения, позволяющие определить конструктивные особенности изделия.

С 1 января 2025 года действует ГОСТ 3189-2024 «Подшипники качения. Система условных обозначений». Стандарт устанавливает систему обозначений, в которой учитываются тип подшипника, размерные серии, конструктивное исполнение, номинальный диаметр отверстия, а также дополнительные признаки.

Полное обозначение может включать основную часть, префиксы и постфиксы. Поэтому при подборе замены недостаточно ориентироваться исключительно на внешний вид детали.

Например, одинаковый внутренний диаметр еще не означает, что два изделия взаимозаменяемы. Необходимо сравнить наружный диаметр, ширину, конструкцию, допустимые нагрузки, частоту вращения, зазоры и другие параметры.

Что учитывать при выборе

Правильный подбор начинается не с поиска самой распространенной модели, а с анализа условий работы.

1. Размеры

Проверяют три базовых параметра:

диаметр посадочного отверстия;
наружный диаметр;
ширину или высоту.

Даже небольшое расхождение может сделать установку невозможной или привести к неправильной посадке.

2. Направление нагрузки

Следует определить, какая нагрузка преобладает: радиальная, осевая или комбинированная. Для оборудования с переменными усилиями необходимо учитывать не только максимальное значение, но и характер изменения нагрузки.

3. Частота вращения

Чем быстрее вращается вал, тем выше требования к подшипнику, смазке, точности изготовления и условиям отвода тепла. Модель, подходящая для медленно вращающегося механизма, не обязательно будет пригодна для высокоскоростного узла.

4. Рабочая среда

Пыль, вода, высокая температура, вибрация, агрессивные вещества и недостаточная защита от загрязнений способны существенно сократить срок службы подшипника.

Поэтому при выборе необходимо смотреть не только на геометрические размеры, но и на исполнение уплотнений, материал, тип смазки и допустимый температурный диапазон.

5. Посадка и монтаж

Даже правильно подобранная деталь может быстро выйти из строя при неправильной установке. Чрезмерное усилие при запрессовке, перекос, загрязнение посадочного места или неправильный монтаж способны повредить дорожки качения и тела качения еще до начала нормальной эксплуатации.

Почему подшипник выходит из строя

Причина неисправности далеко не всегда заключается в низком качестве самой детали. На практике ресурс подшипника зависит от целого комплекса факторов.

Наиболее распространенные проблемы связаны с:

недостаточной или неподходящей смазкой;
попаданием загрязнений;
перегрузкой;
перекосом колец;
неправильной посадкой;
чрезмерной вибрацией;
перегревом;
коррозией;
неправильным хранением;
ошибками при демонтаже и монтаже.

Особенно опасно пытаться определить состояние подшипника только по наличию люфта. Изменение шума, температуры, вибрации или характера вращения также может свидетельствовать о проблемах в узле.

Подшипник как часть всей системы

Надежность подшипникового узла определяется не одной деталью. На результат влияют вал, корпус, посадочные поверхности, смазка, уплотнения, способ монтажа и рабочий режим оборудования.

Поэтому грамотный подбор начинается с понимания всей конструкции. Нужно определить, какие усилия действуют на вал, насколько высока частота вращения, есть ли вибрация, какова температура, насколько вероятно попадание пыли или влаги и каким образом выполняется техническое обслуживание.

Именно такой подход позволяет избежать ситуации, когда подшипник формально соответствует размеру, но фактически оказывается неподходящим для конкретного механизма.

Вместо заключения

Подшипник — сравнительно небольшая деталь, от которой может зависеть стабильность работы крупного оборудования. Различия между конструкциями определяются не только диаметрами и внешней формой: важны тип тел качения, направление воспринимаемой нагрузки, геометрия дорожек, точность, зазор, условия смазывания и особенности монтажа.

Поэтому выбирать подшипник следует не по принципу «подходит по размеру», а исходя из реальных условий эксплуатации. Такой подход помогает правильно определить необходимый тип изделия, избежать преждевременного износа и обеспечить нормальную работу механизма на протяжении расчетного ресурса.

❓ Часто задаваемые вопросы (FAQ) о подшипниках

1. Для чего нужен подшипник?

Подшипник обеспечивает вращение или другое относительное движение деталей с уменьшенным сопротивлением и воспринимает нагрузки, действующие на узел.

2. Какие основные виды подшипников существуют?

Подшипники различаются по конструкции и типу тел качения. Наиболее распространены шариковые и роликовые модели, среди которых выделяют радиальные, радиально-упорные, упорные, конические, сферические и игольчатые разновидности.

3. Как правильно подобрать подшипник?

При подборе учитывают посадочные размеры, тип и величину нагрузки, частоту вращения, температурный режим, условия окружающей среды, способ монтажа и требования конкретного механизма.

4. Почему подшипник может быстро выйти из строя?

Причиной преждевременного износа могут стать неправильная посадка, недостаток или неподходящий тип смазки, загрязнение, перегрузка, перекос, вибрация, перегрев и ошибки при монтаже.

5. Одинаковый ли подшипник можно выбрать только по диаметру?

Нет. Совпадения внутреннего диаметра недостаточно для взаимозаменяемости. Необходимо учитывать наружный диаметр, ширину, конструкцию, допустимые нагрузки, зазор, частоту вращения и другие характеристики.
