В современном промышленном мире резервуары играют ключевую роль в хранении, транспортировке и переработке различных жидкостей, газов и сыпучих материалов. От нефтехимической отрасли до пищевой промышленности – везде используются различные типы резервуаров, адаптированные под конкретные условия эксплуатации.
Выбор подходящего резервуара зависит от множества факторов: от свойств хранимого вещества и требований к безопасности до особенностей конструкции и материала изготовления. В этой статье мы рассмотрим основные виды резервуаров, их конструктивные особенности и области применения, чтобы понять, какие решения наиболее эффективны для различных отраслей промышленности.
Определение понятия «резервуар»
В рамках данной стаьи под резервуаром понимается стационарная емкость, предназначенная для хранения газообразных или жидких веществ. В зависимости от конструктивных особенностей, резервуары могут быть как монолитными, так и сборно-разборными, что облегчает их транспортировку и монтаж на объекте. Однако непосредственное хранение содержимого возможно только в стационарном состоянии емкости.
Основные критерии классификации резервуаров
Резервуары, применяемые в промышленности, можно разделить на категории по следующим параметрам:
- Место размещения – наземные, подземные, полуподземные;
- Объем и вместимость – малые, средние и крупногабаритные емкости;
- Класс опасности хранимого вещества – для безопасных и агрессивных сред;
- Конструктивные особенности – горизонтальные, вертикальные, однослойные, многослойные;
- Материал изготовления – металл, композитные материалы, пластик и др.
Влияние характеристик нефтепродуктов на выбор резервуара
Нефтепродукты, в зависимости от состава, отличаются плотностью, степенью вязкости и уровнем пожароопасности. Эти свойства напрямую определяют требования к конструкции резервуара и выбор материалов для его производства. Многолетний опыт эксплуатации подобных емкостей доказывает их необходимость и эффективность в различных промышленных отраслях.
Резервуары для нефтепродуктов: конструктивные особенности и классификация
Резервуары, предназначенные для хранения нефти и ее производных, представляют собой стационарные емкости, обеспечивающие безопасное накопление, хранение и раздачу нефтепродуктов. Их конструкция должна соответствовать требованиям надежности, герметичности и устойчивости к внешним воздействиям.
Конструктивные особенности резервуаров для нефтепродуктов
Наиболее широко распространенным типом является вертикальный цилиндрический резервуар. Его популярность объясняется равномерным распределением нагрузки на стенки и основание, что снижает вероятность деформации и разрушения конструкции.
Горизонтальные резервуары применяются преимущественно в качестве перевозных цистерн, устанавливаемых на автомобильный и железнодорожный транспорт. Однако в случае стационарного размещения (на бетонных опорах или фундаменте) они также могут выполнять функцию стационарного резервуара.
Прямоугольные резервуары встречаются значительно реже. Они используются в основном для хранения мазута объемом до 2000 м³ и преимущественно заглубляются под землю.
Нормативное регулирование
В России эксплуатация резервуаров для нефтепродуктов регулируется двумя основными государственными стандартами:
Классификация резервуаров по объему
Объем резервуара определяется как геометрический объем фигуры, в которую он вписан:
V = a × b × c, где a и b – длина и ширина основания, c – высота.
V = π × r2 × h где π ≈ 3,14, r – радиус основания, h – высота цилиндра.
Некоторые нестандартные формы резервуаров, такие как сферические или каплевидные хранилища, встречаются крайне редко и чаще относятся к экспериментальным конструкциям.
Классификация резервуаров по объему в соответствии с ГОСТ 31385-2016
Согласно приложению А ГОСТ 27751, резервуары подразделяются на следующие классы:
Класс и объем, м³:
Выбор типа резервуара и его характеристик определяется объемом хранимых нефтепродуктов, условиями эксплуатации, требованиями безопасности и нормативными стандартами.
В России эксплуатация резервуаров для нефтепродуктов регулируется двумя основными государственными стандартами:
- ГОСТ 17032-2010 – распространяется на горизонтальные стальные резервуары для нефтепродуктов, предназначенные для хранения сравнительно небольших объемов (от 3 до 100 м³).
- ГОСТ 31385-2016 – регламентирует использование вертикальных цилиндрических стальных резервуаров, предназначенных для больших объемов хранения (от 100 до 120 000 м³).
Классификация резервуаров по объему
Объем резервуара определяется как геометрический объем фигуры, в которую он вписан:
- Для прямоугольных резервуаров:
V = a × b × c, где a и b – длина и ширина основания, c – высота.
- Для цилиндрических резервуаров:
V = π × r2 × h где π ≈ 3,14, r – радиус основания, h – высота цилиндра.
Некоторые нестандартные формы резервуаров, такие как сферические или каплевидные хранилища, встречаются крайне редко и чаще относятся к экспериментальным конструкциям.
Классификация резервуаров по объему в соответствии с ГОСТ 31385-2016
Согласно приложению А ГОСТ 27751, резервуары подразделяются на следующие классы:
Класс и объем, м³:
- КС-2б менее 1000
- КС-2а от 1000 до 20 000
- КС-3б от 20 000 до 50 000
- КС-3а от 50 000 до 120 000
Выбор типа резервуара и его характеристик определяется объемом хранимых нефтепродуктов, условиями эксплуатации, требованиями безопасности и нормативными стандартами.
Виды резервуаров и их классификация
Резервуары представляют собой специализированные емкости, предназначенные для хранения жидких, газообразных и сыпучих веществ. В зависимости от конструкции, эксплуатационных условий и назначения они могут значительно отличаться. Рассмотрим основные виды резервуаров и их классификацию.
Основные критерии классификации
Классификация резервуаров проводится по нескольким ключевым признакам:
По методу установки:
По ориентации конструкции:
По строению внутренних полостей:
По мобильности:
По материалу изготовления:
- Подземные – заглубляются в грунт, используются для хранения жидкостей и газов под давлением, отличаются высокой степенью герметичности и устойчивости к внешним воздействиям.
- Наземные – устанавливаются на поверхности, обеспечивают удобный доступ для эксплуатации и технического обслуживания.
По ориентации конструкции:
- Вертикальные – применяются для хранения значительных объемов жидкостей, часто используются в нефтегазовой отрасли, химической промышленности и сельском хозяйстве.
- Горизонтальные – предназначены для хранения нефтепродуктов, химикатов и технических жидкостей, обеспечивают удобство транспортировки и интеграции в технологические процессы.
- Сферические – используются для хранения газообразных веществ под давлением, равномерно распределяют нагрузки.
По строению внутренних полостей:
- Одностенные – стандартные резервуары без дополнительных защитных слоев.
- Двустенные – оборудованы дополнительной оболочкой, предотвращающей утечку содержимого.
- Многокамерные – состоят из нескольких секций, что позволяет хранить различные виды жидкостей в одном резервуаре.
По мобильности:
- Стационарные – устанавливаются на месте эксплуатации, не предназначены для перемещения.
- Переносные – компактные емкости, которые можно перемещать вручную или с помощью техники.
- Перевозные – устанавливаются на транспортные средства, предназначены для перевозки жидкостей и газов.
- Плавающие – размещаются на водоемах и используются в специфических технологических процессах.
По материалу изготовления:
- Жесткие – выполнены из металла, бетона или композитных материалов, обеспечивают высокую прочность и долговечность.
- Гибкие – производятся из эластичных материалов, применяются для временного хранения жидкостей.
Горизонтальные и вертикальные резервуары
Используются преимущественно для хранения нефтепродуктов и химических веществ. Они отличаются герметичностью и способностью выдерживать значительные статические нагрузки. Применяются на:
✔ Автозаправочных станциях (АЗС),
✔ Металлургических предприятиях,
✔ Сельскохозяйственных и химических объектах.
Основные хранимые вещества:
Главные преимущества горизонтальных резервуаров – простота монтажа и удобство эксплуатации.
✔ Автозаправочных станциях (АЗС),
✔ Металлургических предприятиях,
✔ Сельскохозяйственных и химических объектах.
Основные хранимые вещества:
- Топливо и горюче-смазочные материалы,
- Химические реагенты и растворители,
- Удобрения и лакокрасочная продукция.
Главные преимущества горизонтальных резервуаров – простота монтажа и удобство эксплуатации.
Вертикальные резервуары
Более распространенный тип емкостей, используемый для накопления и распределения жидкостей. Применяются в следующих отраслях:
✔ Нефтепереработка,
✔ Химическая промышленность,
✔ Энергетика,
✔ Металлургия,
✔ Сельское хозяйство.
За счет вертикальной конструкции такие резервуары позволяют рационально использовать площадь, обеспечивают удобный доступ к содержимому и могут оснащаться системами поддержания температуры и давления.
✔ Нефтепереработка,
✔ Химическая промышленность,
✔ Энергетика,
✔ Металлургия,
✔ Сельское хозяйство.
За счет вертикальной конструкции такие резервуары позволяют рационально использовать площадь, обеспечивают удобный доступ к содержимому и могут оснащаться системами поддержания температуры и давления.
Вертикальные цилиндрические резервуары из стали, предназначенные для хранения нефти и нефтепродуктов, относятся к объектам повышенной ответственности. Их эксплуатация регулируется требованиями Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», а также нормами ГОСТ 27751-2014 Надежность строительных конструкций и оснований.
Классификация резервуаров по уровню опасности
В зависимости от их номинального объема, резервуары для нефтепродуктов подразделяются на четыре класса опасности:
Такая градация позволяет учитывать возможные экологические и техногенные риски, связанные с эксплуатацией данных объектов, и устанавливать соответствующие меры контроля, безопасности и технического надзора.
Классификация резервуаров по уровню опасности
В зависимости от их номинального объема, резервуары для нефтепродуктов подразделяются на четыре класса опасности:
- Класс I – резервуары с объемом более 50 000 м³.
- Класс II – включает конструкции объемом от 20 000 до 50 000 м³, а также резервуары объемом от 10 000 до 50 000 м³, если они расположены в непосредственной близости от рек, водоемов значительных размеров или в пределах городской территории.
- Класс III – резервуары объемом от 1 000 до 20 000 м³.
- Класс IV – резервуары, номинальный объем которых не превышает 1 000 м³.
Такая градация позволяет учитывать возможные экологические и техногенные риски, связанные с эксплуатацией данных объектов, и устанавливать соответствующие меры контроля, безопасности и технического надзора.
Подземные и наземные резервуары
Подземные резервуары
Предназначены для хранения жидкостей и газов под давлением. Устанавливаются в грунте таким образом, чтобы уровень содержимого находился на 2 метра ниже поверхности. В некоторых случаях подземные хранилища создаются в соляных залежах на глубине до 100 метров (например, для промежуточного хранения нефти).
Основные сферы применения:
Наземные резервуары
Имеют открытую доступность для обслуживания и ремонта. Оснащаются минимум двумя люками для загрузки, забора жидкости и технического обслуживания.
Используются в:
✔ Добыче и переработке нефти,
✔ Системах хранения питьевой и технической воды,
✔ Химической промышленности (хранение кислот, щелочей и опасных веществ),
✔ АЗС (хранение бензина и дизельного топлива),
✔ Сельском хозяйстве (удобрения и жидкие корма).
Предназначены для хранения жидкостей и газов под давлением. Устанавливаются в грунте таким образом, чтобы уровень содержимого находился на 2 метра ниже поверхности. В некоторых случаях подземные хранилища создаются в соляных залежах на глубине до 100 метров (например, для промежуточного хранения нефти).
Основные сферы применения:
- Хранение нефти и продуктов ее переработки.
- Пожарные резервуары для воды – обеспечивают бесперебойную подачу воды в случае чрезвычайных ситуаций.
- Инфраструктура водоснабжения.
Наземные резервуары
Имеют открытую доступность для обслуживания и ремонта. Оснащаются минимум двумя люками для загрузки, забора жидкости и технического обслуживания.
Используются в:
✔ Добыче и переработке нефти,
✔ Системах хранения питьевой и технической воды,
✔ Химической промышленности (хранение кислот, щелочей и опасных веществ),
✔ АЗС (хранение бензина и дизельного топлива),
✔ Сельском хозяйстве (удобрения и жидкие корма).
Виды резервуаров: РГС, РГСП, РГСН
В промышленности для хранения различных газообразных и жидких веществ используются резервуары разного типа, адаптированные под конкретные условия эксплуатации. Рассмотрим подробнее основные разновидности.
Резервуары газовые сферические (РГС)
РГС предназначены для хранения сжиженных и газообразных углеводородов. Их сферическая форма играет ключевую роль, обеспечивая равномерное распределение давления внутри емкости. Такая конструкция повышает устойчивость к внешним нагрузкам и минимизирует риски деформации, что делает их незаменимыми в нефтехимической, газовой и химической отраслях.
Резервуары газовые специального назначения (РГСП)
РГСП – это модифицированные газовые резервуары, разработанные для хранения специфических газовых веществ, требующих особых условий. Они могут включать дополнительные элементы безопасности, усиленные стенки или особые системы контроля давления. Применяются в энергетике, металлургии и других высокотехнологичных сферах.
Резервуары газовые стационарные неразборные (РГСН)
РГСН представляют собой неразборные емкости, предназначенные для длительного хранения жидких углеводородов под высоким давлением. Такие резервуары устойчивы к агрессивным средам и перепадам температур, что делает их идеальными для использования в промышленных комплексах, связанных с добычей и переработкой нефти и газа.
Резервуары вертикальные стальные (РВС)
РВС – это емкости вертикальной конструкции, предназначенные для хранения крупных объемов жидкостей, включая нефть, нефтепродукты, химические реагенты и воду. Их основное преимущество – эффективное использование пространства, высокая механическая прочность и возможность оснащения системами контроля температуры, давления и уровня жидкости.
Использование РВС особенно актуально в нефтегазовой отрасли, на предприятиях водоснабжения и в химической промышленности. Доступность обслуживания и возможность установки в любых климатических условиях делают их незаменимыми для длительного хранения жидких веществ.

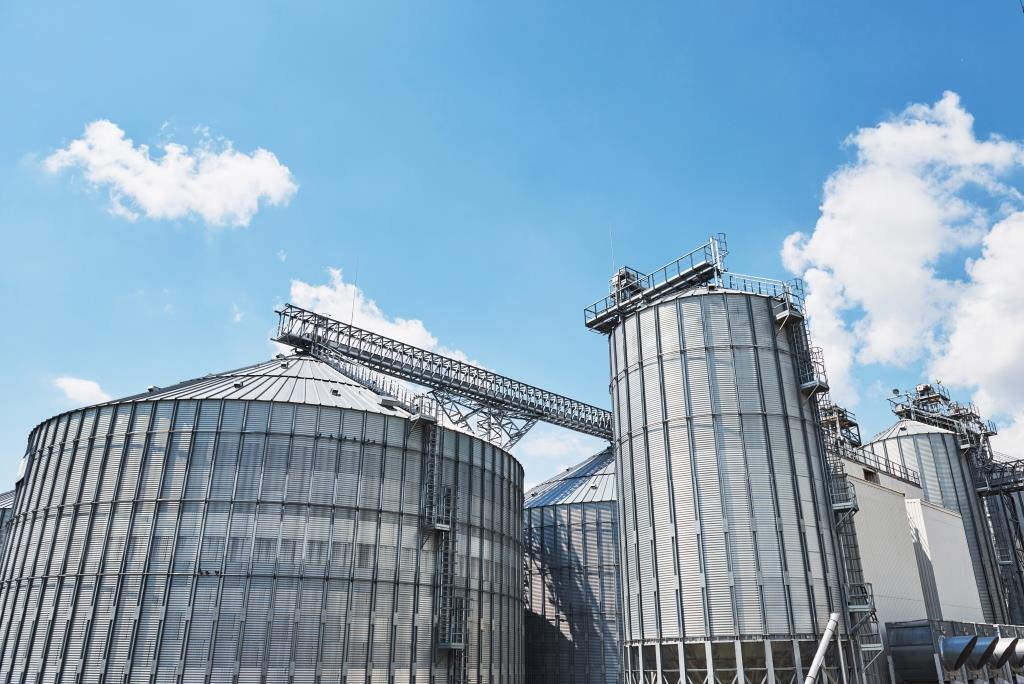

Силосные резервуары (силосы)
Силосы предназначены для хранения сыпучих материалов, таких как зерно, комбикорма, цемент, песок и другие субстанции. Они имеют цилиндрическую форму с коническим или плоским дном, что способствует удобной загрузке и выгрузке содержимого.
Основные функции силосов:
✔ Защита от внешних факторов (дождь, ветер, влага);
✔ Минимизация потерь при хранении продукции;
✔ Рациональное использование пространства на производственных площадках.
Силосы широко применяются в сельском хозяйстве, пищевой промышленности, строительстве и многих других отраслях, где требуется долговременное хранение сыпучих материалов без потери их качества.
✔ Защита от внешних факторов (дождь, ветер, влага);
✔ Минимизация потерь при хранении продукции;
✔ Рациональное использование пространства на производственных площадках.
Силосы широко применяются в сельском хозяйстве, пищевой промышленности, строительстве и многих других отраслях, где требуется долговременное хранение сыпучих материалов без потери их качества.
Резервуары являются важной частью промышленных и хозяйственных процессов. Их разнообразие позволяет подобрать оптимальный вариант для конкретных условий эксплуатации. От правильного выбора и эксплуатации зависит не только эффективность хранения веществ, но и безопасность окружающей среды.
