Пожар — это событие, развивающееся стремительно и непредсказуемо. Когда пламя начинает распространяться по зданию, именно инженерные барьеры определяют, удастся ли локализовать очаг и дать людям время для безопасной эвакуации.
В статье мы подробно рассмотрим, почему их использование становится нормой для коммерческих, промышленных и общественных объектов.
Что такое противопожарные шторы: современный элемент пассивной пожарной защиты
Назначение и роль противопожарных штор

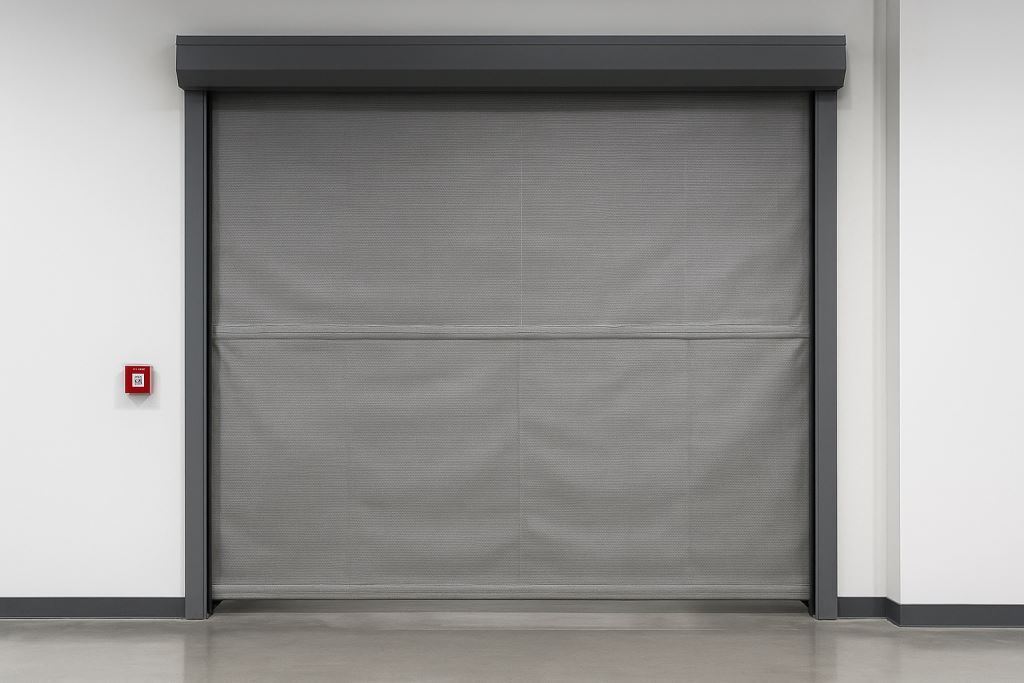

Противопожарные шторы — это специализированные инженерные барьеры, предназначенные для предотвращения распространения огня, высокотемпературных газов и дыма внутри зданий. В отличие от стационарных перегородок, они представляют собой гибкие огнестойкие занавесы, которые автоматически опускаются при возникновении пожара, формируя локальный отсек и сдерживая развитие возгорания в его исходной зоне. Благодаря этому такие системы позволяют выиграть критически важное время для эвакуации и действий спасательных служб.
Область применения и типовые зоны установки
Шторы монтируют в дверных и технологических проёмах, широких проходах, атриумах, зонах под эскалаторами, у лифтовых холлов. Они особенно востребованы на объектах с высокой проходимостью:
— торговых площадях,
— больницах и клиниках,
— аэропортах и вокзалах,
— бизнес-центрах, гостиницах, складах,
— промышленных предприятиях.
— больницах и клиниках,
— аэропортах и вокзалах,
— бизнес-центрах, гостиницах, складах,
— промышленных предприятиях.
Такие системы позволяют защищать пространство без нарушения архитектурных решений и без установки тяжёлых огнестойких конструкций.
Противопожарные шторы предназначены для создания временного огнестойкого барьера, который ограничивает распространение высоких температур, открытого пламени и продуктов горения внутри здания. Их ключевая задача — сохранить локализацию возгорания в исходной зоне и предотвратить развитие пожара в соседних помещениях или по вертикальным и горизонтальным коммуникациям.
В состав конструкции также входят металлический короб, в котором размещён вал с электроприводом, направляющие и отсекающая шина, обеспечивающая плотное прилегание шторы к полу при опускании. Большинство систем оснащено автономным источником питания, что обеспечивает их работоспособность даже при отключении электроснабжения. При необходимости предусмотрена возможность ручного управления.
Противопожарные завесы являются сравнительно новым, но чрезвычайно эффективным решением для объектов с большой площадью. Они применяются в офисных центрах, крупных складах, торговых комплексах, промышленных зданиях, а также в пространствах, где установка массивных огнестойких конструкций затруднена или нежелательна с архитектурной точки зрения.
Классы огнестойкости и степень защиты
Производители выпускают шторы с различными уровнями огнестойкости, которые обозначаются маркировкой EI.
Наиболее распространёнными моделями являются шторы классов EI60, EI120 и EI180, выдерживающие воздействие огня от одного до трёх часов. Эти барьеры перекрывают помещение по всей высоте и создают полноценный огнезащитный отсек.
Для управления потоками горячих газов применяются дымозащитные шторы, имеющие маркировку E120. Их основная задача — задерживать и направлять продукты горения к системам дымоудаления, обеспечивая безопасные пути эвакуации. В отличие от огнезащитных моделей, такие шторы не опускаются до уровня пола и устанавливаются преимущественно под потолком.
- Буква E отражает способность конструкции сохранять целостность.
- Буква I — сопротивление теплопередаче.
- Цифра после букв указывает длительность сохранения защитных характеристик в минутах.
Наиболее распространёнными моделями являются шторы классов EI60, EI120 и EI180, выдерживающие воздействие огня от одного до трёх часов. Эти барьеры перекрывают помещение по всей высоте и создают полноценный огнезащитный отсек.
Для управления потоками горячих газов применяются дымозащитные шторы, имеющие маркировку E120. Их основная задача — задерживать и направлять продукты горения к системам дымоудаления, обеспечивая безопасные пути эвакуации. В отличие от огнезащитных моделей, такие шторы не опускаются до уровня пола и устанавливаются преимущественно под потолком.
- высокая прочность при минимальной массе конструкции;
- эластичность, позволяющая полотну выдерживать динамические нагрузки;
- устойчивость к механическим воздействиям и температурным перепадам;
- низкая теплопроводность;
- химическая инертность и отсутствие выделения вредных веществ при нагреве;
- экологичность и долговечность;
- надёжность автоматического опускания при активации пожарной сигнализации.
Такие характеристики обеспечивают стабильную работу штор в условиях пожара и гарантируют, что барьер сохранит свои функции в течение установленного времени.
Основные свойства и требования к материалам
Защитное полотно противопожарных штор должно соответствовать ряду параметров, обеспечивающих эффективность системы даже в экстремальных условиях:
Такие характеристики обеспечивают стабильную работу штор в условиях пожара и гарантируют, что барьер сохранит свои функции в течение установленного времени.
Типы противопожарных штор
Системы классифицируют в зависимости от их назначения:
Огнезащитные шторы
Используются для сдерживания распространения пламени и теплового излучения.
- полностью перекрывают проём по высоте;
- способны удерживать огонь до 180 минут;
- применяются для разделения помещений на пожарные отсеки.
Дымозащитные (противодымные) шторы
Предназначены для управления газовыми потоками при возгорании.
Функции:
Функции:
- задержка горячих газов и направленный вывод дыма;
- создание безопасных коридоров для эвакуации;
- работа совместно с системами дымоудаления.
Располагаются в верхней части помещений, чаще всего в атриумах, холлах, около лестничных клеток и лифтовых шахт.
Принцип работы и устройство конструкции
Противопожарная штора конструктивно напоминает рулонную систему, в которой огнестойкое полотно скрыто внутри металлического короба и разворачивается после сигнала от пожарной автоматики.
Основные элементы:
- огнестойкое полотно из стекловолокна или кремнеземной ткани, при необходимости усиленное металлическими нитями;
- металлический короб и вал, на котором намотано полотно;
- утяжеляющая балка, обеспечивающая плотное прилегание к полу;
- электромагниты, удерживающие штору в поднятом состоянии;
- автоматика, включающая датчики, электропривод, пульты управления, сигнальные устройства;
- эвакуационные проходы (при необходимости).
Система активируется автоматически — привлечения персонала не требуется.
Ключевые преимущества противопожарных штор
Монтаж: особенности и требования
Установка противопожарных штор требует точного соблюдения норм и включает проверку геометрии проёма и состояния строительных конструкций. Короб может размещаться:
- накладным способом,
- встроенным,
- на кронштейнах.
После монтажа направляющих, вала и автоматики выполняется настройка конечных положений, тестирование работы и подключение к пожарной сигнализации. Для корректной работы системы требуется регулярное обслуживание.
Зачем выбирать противопожарные шторы
Правильно подобранная и установленная противопожарная штора обеспечивает:
- защиту людей и имущества,
- сохранение архитектурной эстетики,
- минимальные требования к пространству,
- гибкость в проектировании сложных интерьеров,
- повышение общей огнестойкости объекта без капитальной перестройки.
Благодаря сочетанию эффективности, компактности и универсальности эти системы стали важным элементом современной пассивной пожарной защиты.
Нормативные требования
Противодымные шторы, в свою очередь, предназначены для локализации потоков дыма и горячих газов. Их функциональное назначение, терминология и методы испытаний регламентированы ГОСТ Р 53305-2009, где они рассматриваются как элементы пассивной противопожарной защиты. Однако данный стандарт ограничивается нормированием по критерию утраты целостности: Е15, Е30 и Е60. Между тем действующие нормативы предполагают более широкий набор характеристик:
- В табл. 24 приложений №123-ФЗ для штор установлены требования одновременно по двум предельным состояниям: сохранению целостности и теплоизолирующей способности — EI15, EI30, EI60. Для дымогазонепроницаемых конструкций дополнительно нормируются показатели предела теплового потока (W) и дымогазонепроницаемости (S), что выражается в маркировках EIWS15, EIWS30, EIWS60.
- Пункт 5.9 СП 477.1325800.2020 (в редакции, действующей с 30.06.2020) требует, чтобы противопожарные/противодымные шторы, используемые для отсечения зон, проёмов, эскалаторных шахт и многоуровневых пространств, имели предел огнестойкости не ниже EI 45. Согласно пункту 8.7, для эвакуационных путей и зон безопасности этот показатель должен быть не менее EI 60, а при необходимости обеспечивать дымогазонепроницаемость — EIWS60.
Если исключить из рассмотрения специализированные дымогазонепроницаемые шторы класса EIWS, ориентированные именно на полную блокировку огня и продуктов горения, можно сделать вывод: противопожарная штора с соответствующим уровнем огнестойкости способна выступать полноправной заменой противодымной, выполняя функции по сдерживанию распространения дыма и термического воздействия.
